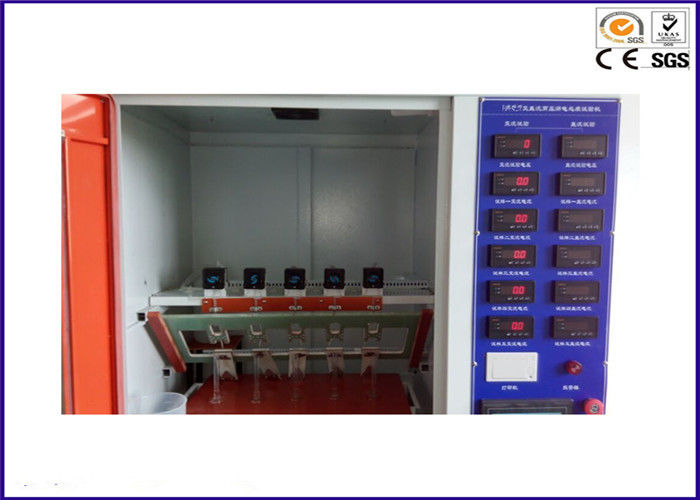

30 - 40mm Wysokość Opuszczanie Środowiskowa komora testowa 100V - 600V Tester śledzenia wysokiego napięcia

Opis:

Kombinezon testerów wysokiego napięcia do urządzeń elektronicznych, urządzeń gospodarstwa domowego i innych materiałów odpornych na testowanie i erozję, symuluje częstotliwość (48HZ-62HZ) lub odpowiadające próbki prądu stałego, ciekłego zanieczyszczeń i prób ramp przez elektryczną odporność na śledzenie i erozję, ciężkie warunki środowiskowe izolacji materiałów elektrycznych odporność na poziomy śledzenia i erozji.

Normy:

IEC 60587-1984, GB / T6553-2003,

Normy ASTM D 2303 standardowych metod badania zanieczyszczeń ciekłych, nachylenia płaszczyzn i ścierania materiałów izolacyjnych

IEC 60587: Metody testowania oceny odporności na śledzenie i erozję elektrycznych materiałów izolacyjnych stosowanych w ciężkich warunkach otoczenia

Dane techniczne:

1. Elektroda: grubość 0,5 mm: stal nierdzewna;

2. Odległość górnej i dolnej elektrody: 50,0 mm ± 0,1;

3. Napięcie testowe: 100V-6000V bezstopniowo regulowane;

4. Regulator: wyjście: 0 ~ 250V regulowane, pojemność 5KVA;

5. Zdolność transformatora testowego: 5KVA, najwyższe napięcie wyjściowe AC6000V (lub DC6000V opcjonalnie);

6. Wysoka precyzja napięcia wyjściowego regulatora napięcia: AC220V 6000W, dokładność ± 1%;

7. Prąd pętli wynosi 60mA, odcina napięcie wyjściowe;

8. Czas testu: 6 godzin;

9. Dokładność odkładania: 0,5%;

10. Stabilność napięcia: + 1%;

11. Znak do oceny:

Zgodnie z normą GB / T6553-2003 / 4.1.2 napięcie nałożone na próbkę (2,5 kV, 3 5 K V i 4,5 KV) oraz przy pewnych spadkach prędkości poniżej 60 mA w obecnym zanieczyszczeniu, trwałym 6H, ale przepływ jest przez ;

12. Urządzenie spustowe:

Precyzyjna pompa perystaltyczna Leif, zakres natężenia przepływu od 0,00185 do 20 ml / min, prędkość robocza 0,1 ~ 50 obr / min, błąd dokładności przepływu: <0,5%;

13. Napięcie wyjściowe: AC / DC (przełączalne)

14. Grupa eksperymentalna: pięć grup

15. Urządzenie sterujące: przy użyciu sterownika Siemens PLC + Taiwan wein view sterowanie ekranem dotykowym, precyzja sterowania,

prosta obsługa, humanizacja projektowa, koniec testu automatycznie generuje raporty, panel termiczny

drukarka może wydrukować wyniki testów w odpowiednim czasie;

16. Studio: 900L * 650W * 950H (mm); objętość wynosi 0,56m3.

17. Sprawa: stal nierdzewna SUS304 (rysunek drutu);

18. Zbiornik na wodę ze stali nierdzewnej 316, z urządzeniem uszczelniającym.

19. Wymiary przyrządu: 1300L * 700W * 1800H (mm)

20. Waga: 200 kg

Cecha:

1. Zabezpieczenie przed przepięciami: jeżeli wartość prądu elektrycznego przepływającego przez próbkę przekracza 60mA

2. Wybór rezystancji szeregowej: 1 kΩ, 10 kΩ, 22 kΩ, 33 kΩ 1% Grade 200 W

3. Ustawienia napięcia zmiennego: 0 ~ 6 kV

4. Dokładność 1,5% wartości zadanej za pomocą woltomierza

5. Korzystanie z timera, prosta funkcja ustawiania godziny TEST przez godzinę / minutę / sekundę

6. Funkcja powiadamiania: w 6 godzinach testu, jeśli próbka jest źle, brzęczyk i migające światło zaczną działać.

7. Pompa strzykawki może tworzyć warunki ciągłego przepływu (funkcja pamięci szybkości przepływu)

8. Miernik przewodności elektrycznej może mierzyć zanieczyszczenia

- Pomiary rezystywności (0,1Ωm ~ 10kΩ m) i temperatury (0 ~ 100 ° C)

9. Cyfrowy głębokośćomierz: dokładność ± 0.01m

10. Izolowany TEST BOX, który jest bezpieczny w testowaniu wysokiego napięcia
