NFPA 701-2004 Metody 2 Wyniki badania rozprzestrzeniania się płomienia w tekstyliach i foliach

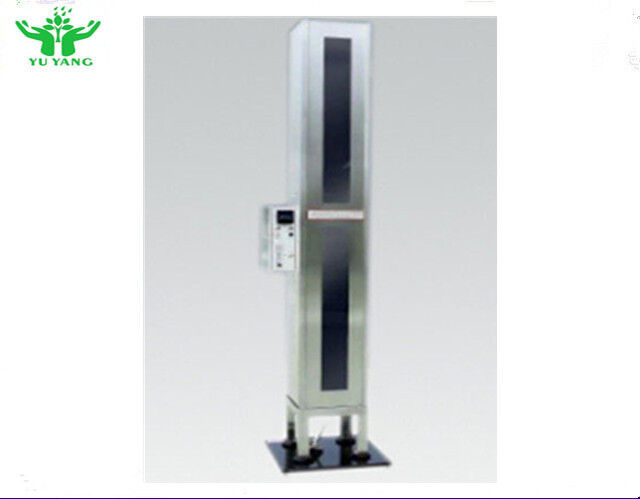

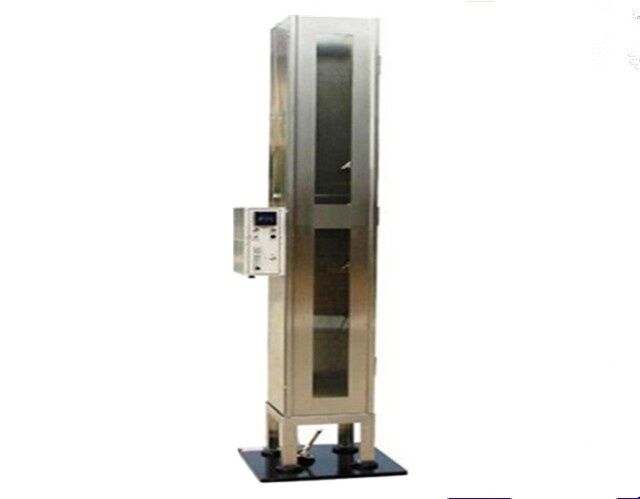

Ten tester rozprzestrzeniania się płomienia jest przeznaczony do oceny rozprzestrzeniania się płomienia poza obszarem narażonym na źródła zapłonu.różne tkaniny, w tym tkaniny wielowarstwowe, folie, żaluzje z tworzyw sztucznych z wzmocnieniem lub podkładem lub bez niego oraz materiały o gęstości powierzchni większej niż 700 g/m2.

NFPA 701-2004 Metody 2

• Wymiary pieca: długość i szerokość (305 ± 5) mm, wysokość (2130 ± 10) mm
• Konstrukcja: 1,5-milimetrowa stal nierdzewna 304 z przezroczystego okna widokowego
• Górna prętka próbkowa: umieszczona 1190 ± 10 mm od dolnej krawędzi pieca z 4 mm otworami poziomym
• Kompozycja pręta górnego: pręty stalowe o średnicy (1,5 ± 0,1) mm lub (3,0 ± 0,1) mm, długości (330 ± 10) mm z ostrymi końcami
• Dolne pręty próbkowe: pręty stalowe o średnicy (1,5 ± 0,1) mm, długości (255 ± 10) mm z ostrymi końcami
• Wyrzuty pionowe: pary drutów z miękkiej stali umieszczone 100 ± 5 mm od środka, 200 ± 5 mm od siebie
• Odległość drutu: 25 ± 2 mm od przodu do tyłu w komorze
• Mocowanie drutu przewodzącego: pręty o średnicy 6 ± 0,05 mm
• Górna komora: odbiór z tkaniny ze szkła (1000 ± 10) mm × (125 ± 5) mm ze wzmocnionymi końcami

• Instalacja: stałe siedzenie z nachyleniem o 20 stopni
• Wydajność cieplna: 800-1000 BTU/ft3
• Pozycja dyszy: 100 mm od dna badania
• Przepływomierz: rodzaj wirnika o maksymalnym zasięgu 150 l/h lub 300 l/h
• Zawór igłowy: sterowanie regulacją wysokości płomienia
• Miernik ciśnienia: zakres 0-1MPa z dokładnością 0,5
• Pomiar płomienia: skala precyzyjna z dokładnością 1 mm

• Zapalenie: wysokonapięciowe automatyczne zapalenie
• Czas spalania: 0-99,99s programowalne, rozdzielczość 0,01s, dokładność 0,1s
• Czas ciągłego spalania: 0-99,99s programowalne, rozdzielczość 0,01s, dokładność 0,1s
• Automatyzacja: zintegrowane sterowanie zapłonem, czasem spalania i ciągłym czasem spalania
