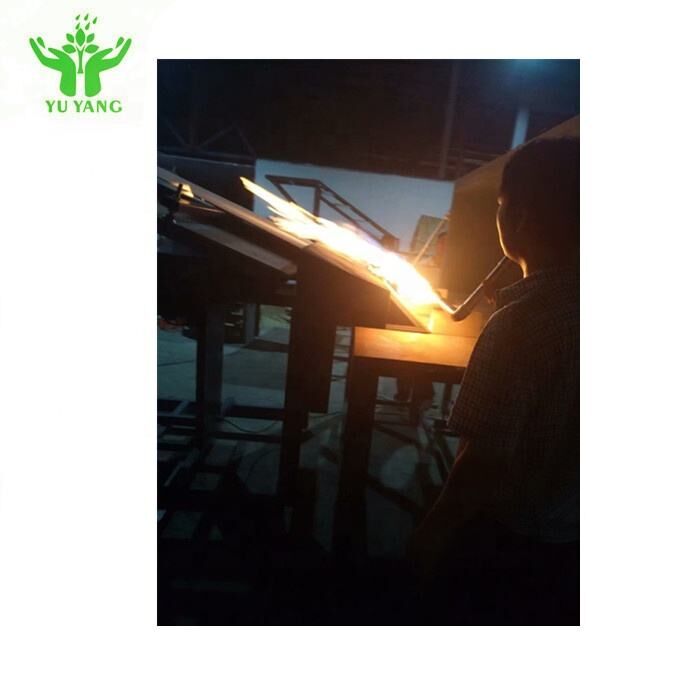

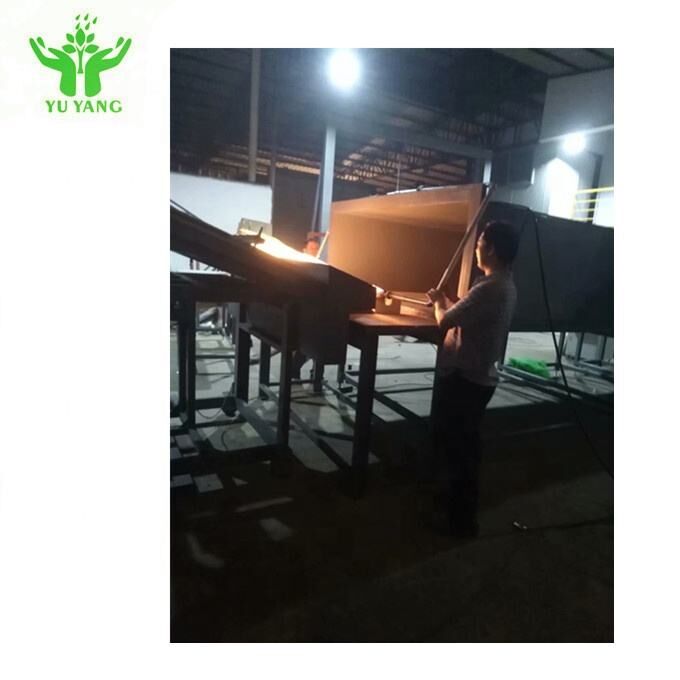

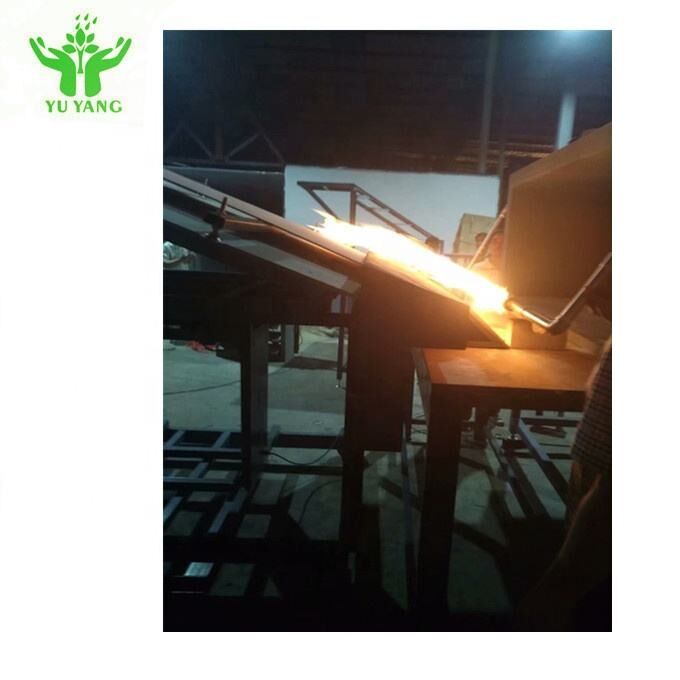

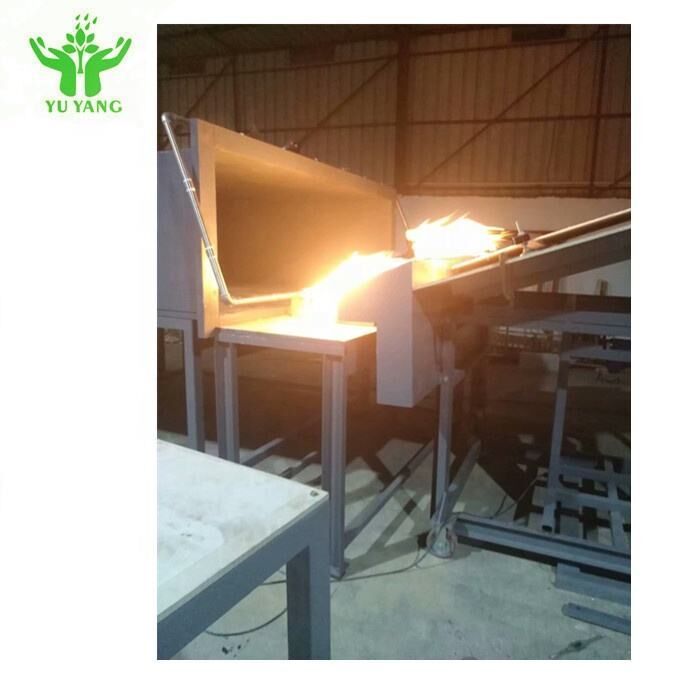

Sprzęt do testowania ogniowego Rozprzestrzenianie płomienia ogniwa słonecznego i maszyna do testowania palących się elementów

Maszyna testująca rozprzestrzenianie się płomienia i spalania ogniw słonecznych została zaprojektowana i opracowana w oparciu o normy UL 1730 i IEC 61730-2. Przyrząd ten symuluje rzeczywiste warunki w celu oceny ognioodporności elementów dachu, oceniając próbki na poziomach A (1,82 m), B (2,4 m) i C (3,9 m). Służy również do testowania ognioodporności elementów fotowoltaicznych.

• UL 1730: Monitory i akcesoria do czujek dymu do indywidualnych mieszkań w budynkach wielorodzinnych i pokojach hotelowych/motelowych
• UL 790: Standardowe metody badań ogniowych pokryć dachowych
• IEC 61730-2 Załącznik A: Testy ogniowe, testy rozprzestrzeniania się płomienia i marki spalania
• ASTM E 108-04: Standardowe metody badań ogniowych pokryć dachowych
• KS C IEC 61730-2 Załącznik A: Test odporności ogniowej, test rozprzestrzeniania się płomienia i marki spalania

• Materiały na pokrycia dachowe ze sklejki: 1300 (szer.) × 1000 (gł.) × 120 (wys.) mm dla instalacji próbki testowej
• Płyta testowa niepalności zainstalowana na końcu testowym, aby zatrzymać odpuszczanie panelu
• Płyta sterująca wentylatorem ze stali nierdzewnej z regulowanym kątem testowym: 1440 (dł.) × 940 (wys.) mm
• Wspornik ramy głównej ze stali odpornej na korozję: 1020 (dł.) × 1000 (gł.) × 1473 (wys.) mm
• Niepalny zespół płyt imitujący okap i gzyms: 330 (szer.) × 2130 (gł.) × 584 (wys.) mm
• Natężenie przepływu powietrza: 19 ± 8 km/h (5,5 m/s) z monitorowaniem anemometru
• Oddzielne rury wentylacyjne do odprowadzania powietrza zewnętrznego
• Filtr o strukturze plastra miodu i łopatka kierująca wlotu gazu w kanale powietrznym
• Kanały wentylacyjne z panelem do regulacji nachylenia umożliwiającym kontrolę kierunku przepływu powietrza
• Płyty prowadzące ze stali nierdzewnej zapewniające stabilny przepływ powietrza
• Materiały kanałów ze stali nierdzewnej: 2130 (szer.) × 762 (wys.) × 3000 (dł.) mm
• Wentylator trójfazowy 220V, 50Hz z układem rewersyjnym i minimalnym przepływem 300m3/min
• Falownik z bezstopniową regulacją prędkości (regulacja 0-100%)
• Palniki gazowe do ognia przerywanego, rozprzestrzeniania się płomienia i ognia latającego: długość 1,12 m ze szczeliną o wymiarach 12,7 mm × 0,91 m
• Bardzo precyzyjny zawór sterujący gazem o wydajności 22 000 Btu/min (387 kWh)
• Termopara górnego palnika przy 58,7 mm, test 888 ± 28°C
• Automatyczny układ zapłonowy z elektrodą zapłonową 1,8kVp
• System kontroli temperatury z precyzyjnymi manometrami
• Metalowe materiały nośne z siatki z obrotowymi paletami

• Komputerowy układ sterowania z oprogramowaniem LabView i ekranem LCD 10,2".
• System akwizycji danych z kartami akwizycji danych NI
• Elementy systemu obejmują: 16-bitowy moduł wejściowy termopary, 16-bitowy moduł wejściowy konwersji A/D, moduł wejścia/wyjścia danych, 12-bitowy moduł wyjściowy konwersji A/D, płytę montażową z 4 i 8 gniazdami, moduły LabView i moduł sieci Ethernet
• Markowe systemy testujące z palnikami gazowymi utrzymującymi temperaturę 880 ± 10°C

• Jakakolwiek część materiałów pokrycia dachowego wydmuchana z platformy testowej w postaci płomienia lub żarzących się cząstek
• Otwarcie poszycia dachowego poprzez przesuwanie, rozłupywanie lub zakrzywianie materiałów
• Oceny bezpieczeństwa pożarowego:
  • Klasa A: Zasięg rozprzestrzeniania się płomienia 1,82 m
  • Klasa B: Zasięg rozprzestrzeniania się płomienia 2,4 m
  • Klasa C: Zasięg rozprzestrzeniania się płomienia 3,9 m

• Jakakolwiek część lub komponent wyrzucony z platformy testowej, która zapala się lub spada
• Zanik cząstek świecących w elementach konstrukcji dachu
• Dalsze spalanie komponentów lub paneli
