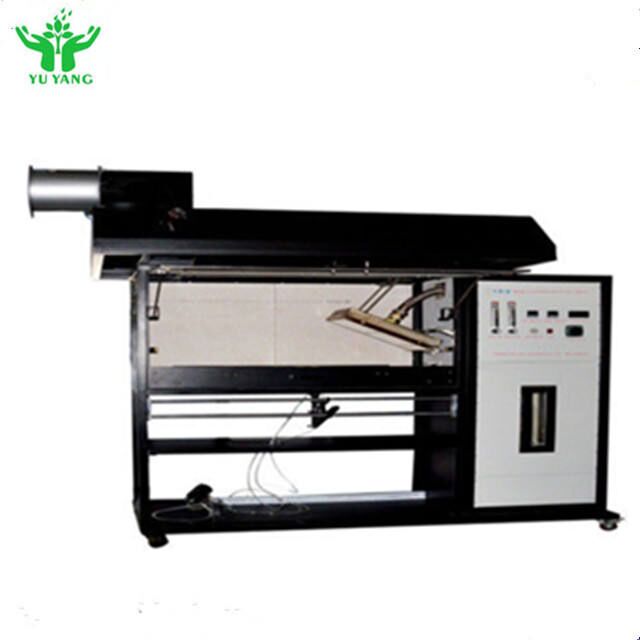

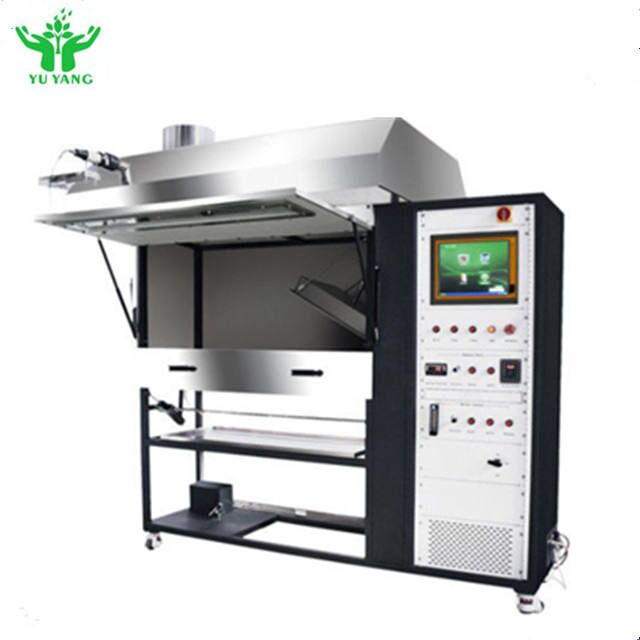

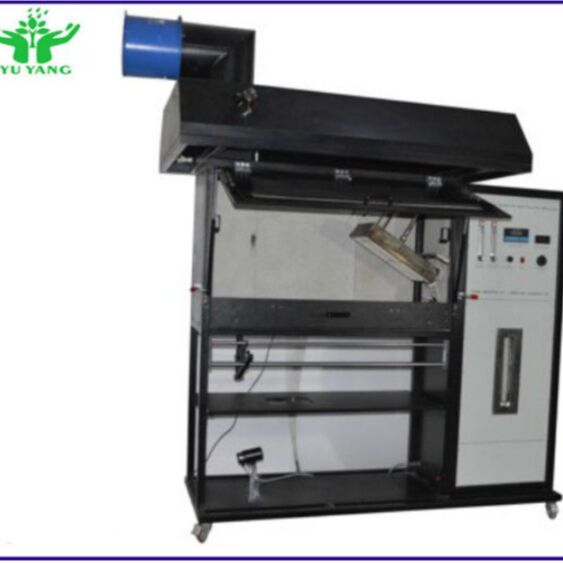

ISO 9239-1 ASTM E 846 Podłogowa maszyna do badania strumieniowego strumienia ciepła

Test ISO 9239 Radiant Flooring Panel jest kamieniem węgielnym testów reakcji materiałów podłogowych na ogień w systemie Euroclass. Aparatura mierzy rozprzestrzenianie się płomienia próbki pod wpływem ekspozycji termicznej przy użyciu źródła zapłonu promieniowania cieplnego. Ekspozycja termiczna symuluje pożar rosnący w pomieszczeniu pochodzenia, który promieniuje przez otwór drzwiowy na podłogę w sąsiednim pomieszczeniu lub korytarzu.

Ta aparatura do testów paneli promieniowania podłogowego może być również używana do testów zgodnie z normami ASTM E648 i DIN 4102; Część 14.

• GB/T 11785 "Pomiar wydajności spalania podłóg - źródło ciepła promieniowania"
• ISO 9239-1:2002 "Wydajność spalania podłóg Część 1 - wydajność spalania jest określana za pomocą źródła ciepła promieniowania"
• ASTM E648: Standardowa metoda badania krytycznego strumienia promieniowania systemów pokryć podłogowych przy użyciu ciepła promieniowania
• ASTM E970: Standardowa metoda badania krytycznego strumienia promieniowania izolacji podłogi na poddaszu przy użyciu źródła energii cieplnej promieniowania
• NFPA 253: Standardowa metoda badania krytycznego strumienia promieniowania systemów pokryć podłogowych przy użyciu źródła energii cieplnej promieniowania

• Izolowana komora testowa z płytą izolacyjną z krzemianu wapnia i odpornym na temperaturę oknem obserwacyjnym
• Zespół wspornika próbki ze stali nierdzewnej zamontowany na platformie przesuwnej dla bezpiecznego i łatwego załadunku próbki

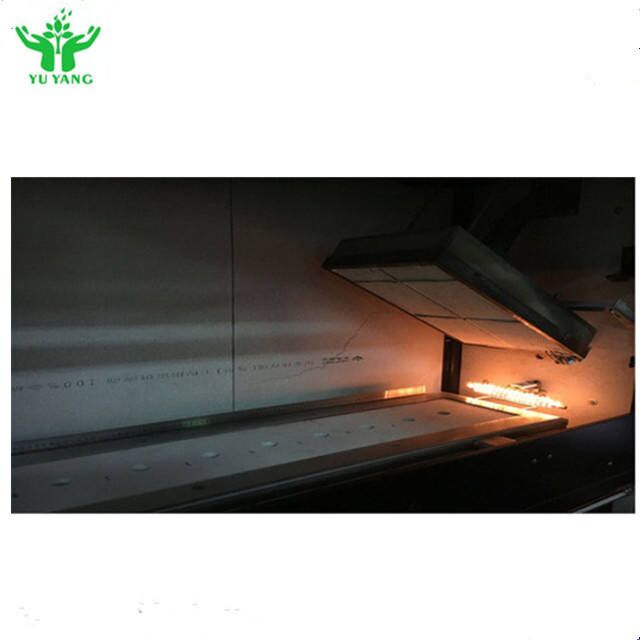

• Panel promieniowania zasilany gazem, nachylony pod kątem 30°, skierowany na poziomo zamontowany element pokrycia podłogowego
• Rozkład strumienia energii promieniowania w zakresie od nominalnej wartości maksymalnej 10,9 kW/m² do minimum 1,1 kW/m²
• Próbka kalibracyjna manekina z uchwytem, skalibrowanym miernikiem strumienia cieplnego i mocowaniem
• Dystans spalony do wygaśnięcia płomienia przeliczony na równoważny krytyczny strumień promieniowania w kW/m²
• Miernik strumienia cieplnego: Zakres 0-50 kW/m²; Emisyjność powierzchni: ε=0,95±0,05
• System pomiaru dymu zgodnie z DIN 50055 zamontowany na oddzielnej ramie przy kominie wydechowym
• Szafa sterownicza dla wygodnej obserwacji podczas konfiguracji i kalibracji sprzętu
• Automatyczny zapłon panelu promieniowania z wyłącznikiem bezpieczeństwa
• Automatyczny ruchomy palnik zapłonowy typu T
• Kaptur ze stali nierdzewnej z portami pomiaru dymu
