Urządzenie do badania strumieniowego strumienia ciepła podłogowego ASTM E648

Niniejsza metoda badawcza mierzy krytyczny strumień promieniowania układów podłogowych zamontowanych poziomo narażonych na działanie źródła zapłonu płomiennego w klasyfikowanym środowisku promieniowania cieplnym w komorze badawczej.Może również zmierzyć krytyczny strumień promieniowania dla wystawionych poddasza izolacji celulozowej.

Odpowiedni dla wszystkich rodzajów materiałów podłogowych, w tym dywanów włókienniczych, miękkiego drewna, drewna, gumowych i plastikowych podłóg oraz materiałów do opryskiwania płyt podłogowych.Urządzenie ocenia właściwości spalania układów podłogowych, w tym podłoża, materiałów podtrzymujących lub wszelkich modyfikacji, które mogą mieć wpływ na wyniki badań.

• GB/T 11785: Pomiar wydajności spalania podłogi - źródło promieniowania cieplnego
• ISO 9239-1:2002: Wydajność spalania podłogi Część 1 - Wydajność spalania określona przy wykorzystaniu źródła ciepła promieniowania
• ASTM E648: Standardowa metoda badawcza dla krytycznego przepływu promieniowania w systemach podłogowych wykorzystujących ciepło promieniowe

• Zasilanie prądem przemiennym 220V, 50HZ
• Całkowita moc: 2 kW
• Dokładność zegara: < 1 s/h
• Zakres pomiaru strumienia ciepła: (0-15) Kw/m2
• Dokładność miernika strumienia ciepła: ± 0,2 kW/m2 (< ± 3%)
• Zakres temperatur promieniowania cieplnego: 400-600°C, dokładność ±0,5°C
• Błąd temperatury ciała czarnego: ±5°C
• Prędkość spalania: (2,5 ± 0,2) m/s
• Pojemność spalin: (39-85) m3/min

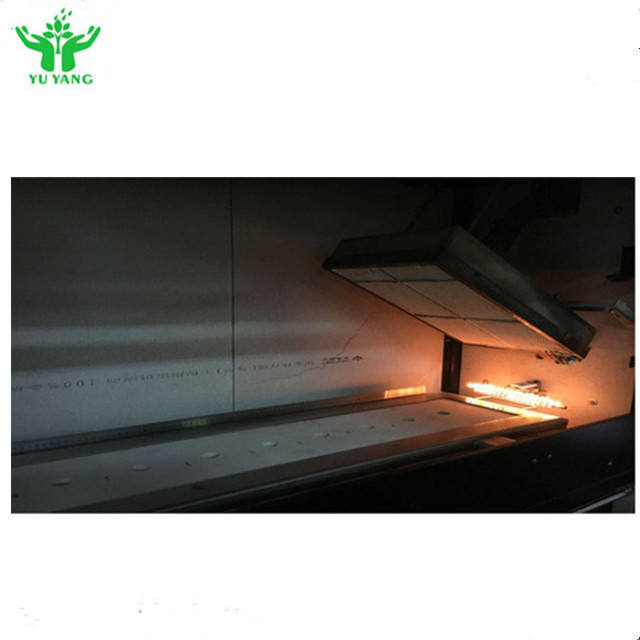

• Pórkowa płytka promieniowania ogniotrwała: 300 mm * 450 mm, zdolna do ~ 900 °C
• Termokopla: Termokopla o pojemności 3,2 mm o średnicy K ze stali nierdzewnej
• Wymagania dotyczące rozkładu strumienia ciepła:
  • 200 mm: (9,1 ± 0,4) KW/m2
  • 400 mm: (5,0 ± 0,4) KW/m2
  • 600 mm: (2,4 ± 0,2) KW/m2
• Gazy spalinowe: propan (dostarczany przez klienta)
• Przepływ gazu spalinowego: (0,026 ± 0,002) L/S
• Palnik spalinowy: średnica zewnętrzna 10 mm, średnica wewnętrzna 6 mm, z 35 otworami o średnicy 0,7 mm
• Wysokość płomienia: 60-120 mm regulowana
• System zapłonu: wysokonapięciowy zapłon elektroniczny
• System wydechowy: silny wentylator wydechowy automatycznie uruchamia się po badaniu

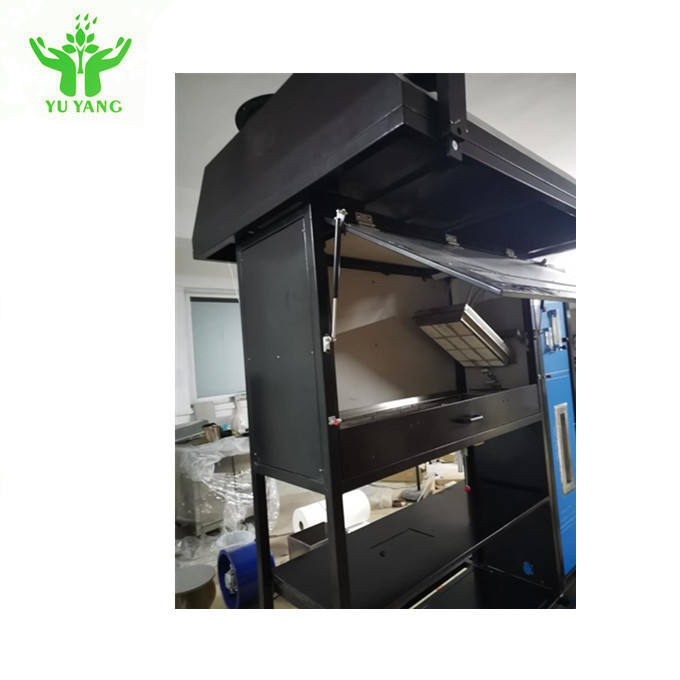

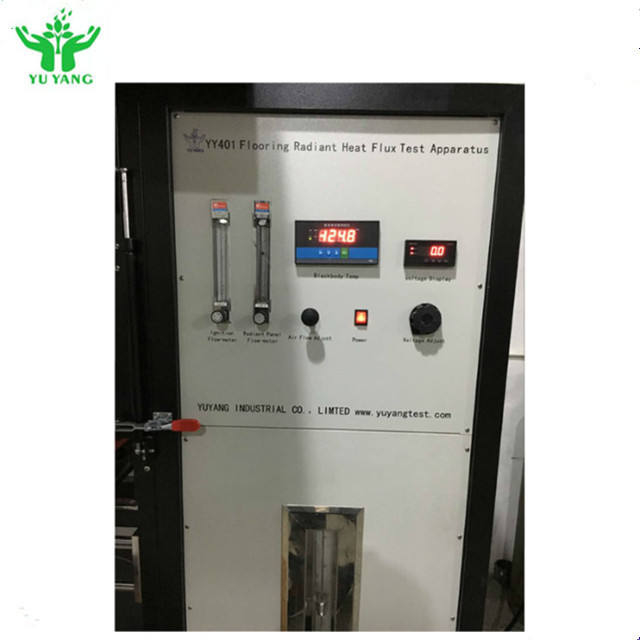

• Składa się z komory spalania i skrzynki sterującej
• Rozmiary komory spalania: 1420 * 1200 * 2300 mm
• Ogólne wymiary: 2530 * 1270 * 2700 mm (włącznie z szafą elektryczną)
• Materiały: Wysokiej jakości stal nierdzewna 304 (grubość 1,2 mm), obrobiona CNC
• Blowtorch: ze stali nierdzewnej 304, w pełni zgodna ze standardami GB/T11785.
• Pozostałe elementy: stali nierdzewnej 304 lub materiału A3 z grubo pokrytą pokrywą odporną na korozję

• System sterowany komputerowo z systemem operacyjnym Windows XP
• Zawiera komputer i drukarkę
• Oprogramowanie do pomiaru przepuszczalności światła z możliwością wyjścia krzywej
• Elementy bezpieczeństwa: ochrona przed przeciążeniem mocy, ochrona przed zwarciem, ochrona przed przeciążeniem pętli sterującej
