Iec 60695 Badanie spalania igły płomieniem
Opis:

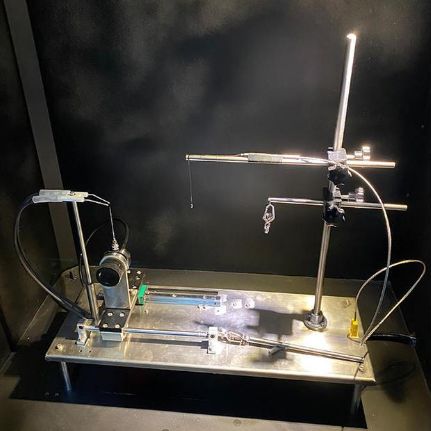

Instrument badawczy płomienia jest przedmiotem symulowanego badania określonym w IEC60695-2-2 1991 (drugie wydanie), GB5169 i pierwszej poprawce IEC60695-2-2 (marzec 1994).Urządzenie do badania płomienia igły wykorzystuje palnik igły o określonej wielkości (Φ0,9 mm) i określony gaz (butan lub propan), który jest skierowany do próbki pod kątem 45° w celu spalania.Zagrożenie zapłonem niewielkich płomieni spowodowanych wewnętrznymi warunkami usterki w urządzeniu ocenia się na podstawie tego, czy próbka i warstwa poduszki zapłonowej zapalają się., czas trwania zapłonu i długość spalania.
Zastosowanie:
Urządzenie do badań płomieni jest odpowiednie do badań, produkcji i kontroli jakości urządzeń elektrycznych i elektronicznych oraz ich komponentów, w tym oświetlenia,urządzenia elektryczne niskiego napięcia, urządzenia gospodarstwa domowego, urządzenia elektryczne do maszyn narzędziowych, silniki, narzędzia elektryczne, instrumenty elektroniczne, instrumenty elektryczne, sprzęt informatyczny, sprzęt serwisowy elektryczny,łączniki elektryczneJest również stosowany w przemyśle materiałów izolacyjnych, tworzyw sztucznych inżynierskich lub innych stałych materiałów łatwopalnych.
Parametry:
|
Górnik z igłą
|
Stal nierdzewna, otwór wewnętrznyΦ0.5 mm±00,1 mm, średnica zewnętrznaΦ00,9 mm, długośćΦ35 mm
|
|
Kąt palnika
|
Może być pionowa (podczas regulacji i pomiaru wysokości płomienia) i nachylona 45°(w trakcie badania)
|
|
Zapal warstwę pościelu
|
Grubość jest większa niż 10 mm, biała deska sosnowa jest pokryta standardowym papierem jedwabnym o pojemności 12g / m 2 ~ 30g / m 2, a odległość od miejsca zastosowania płomienia wynosi 200 mm±5 mm
|
|
Wyłącz gaz.
|
95%, gaz butanowy (gaz podstawowy)
|
|
Gradient temperatury płomienia gazowego
|
100°C±2°C~ 700°C±3°C(temperatura pomieszczenia ~ 999°C), 23.5±1.0s (1s ~ 99,99s)
|
|
Płomienie były wysokie.
|
12 mm±1 mm (regulowane)
|
|
Czas zapłonu
|
5s,10s,20s,30s,60s,120s-1 +0s (1s ~ 999.9s cyfrowy wyświetlacz jest wstępnie ustawiony)
|
|
Wstrzymać czas płomienia
|
1s ~ 99,99s (wyświetlacz cyfrowy, może ręcznie zatrzymać i utrzymać wyświetlacz cyfrowy)
|
|
Przestrzeń eksperymentalna
|
≥0.5m3, czarne tło
|
|
Owymiar utline
|
Długość 1000 mm x szerokość 650 mm x wysokość 1140 mm, otwór wydechowyΦ115 mm;
|
Kroki badania:
1Przymocowanie próbek: przymocowanie próbek zgodnie z wymogami normy i regulacja wysokości próbek zamontowanych na urządzeniach.
2. Regulacja płomienia: w celu otwarcia źródła gazu naciśnij przycisk "otwór gazu" (automatyczne zapalenie), otwórz zawór przepływozmiarowy, umieść wskaźnik wysokości płomienia na górze siedzenia spalinowego,regulować zawór przepływometra w celu osiągnięcia standardowej wysokości płomienia (12 mm)±1).
3. Ta maszyna jest wyposażona w urządzenie weryfikujące natężenie płomienia.bezpośrednio nad igłąNastępnie naciśnij przycisk "Start Gas (Automatic Ignition) " aby uruchomić kalibrację temperatury.umieścić sondę temperatury nad punktem zapłonu palnika i jednocześnie monitorować termometr i zegarKiedy temperatura osiągnie 100°CKiedy temperatura osiągnie 700 °C, timer uruchamia się automatycznie.°CSprawdź, czy czas na zegarku jest 23.5S±1.0S. (standardowy wymóg: 23.5S)±1.0S).
4.Dostosowanie kąta: kliknij na ekranie, aby rozpocząć (musisz kliknąć na początku) automatycznie otworzyć do dołu produktu granicznego, aby utworzyć 45 stopni.
5Zapal płomień.Ustawić "czas podawania ognia", dostosować pozycję próbki i palnika.
Początek badania: palnik automatycznie przesuwa się w prawo i zaczyna dostarczać ciepło do próbki po jej ustawieniu.
