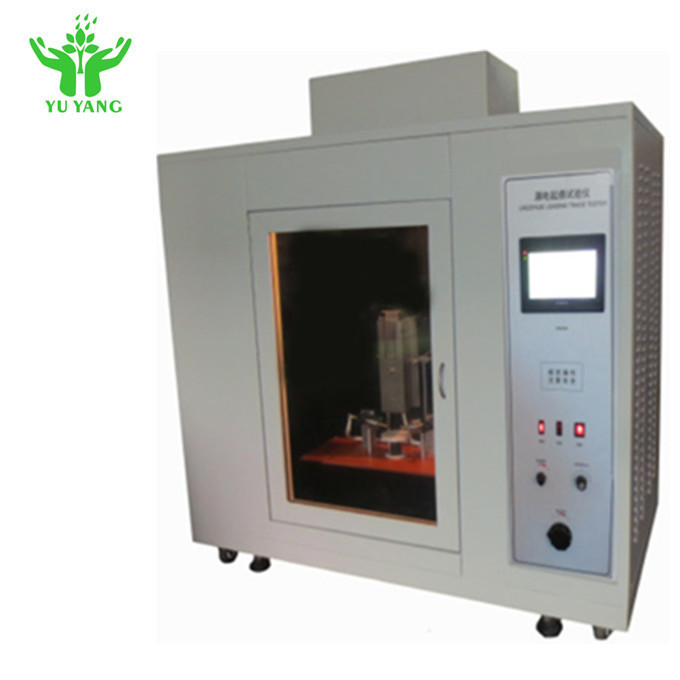

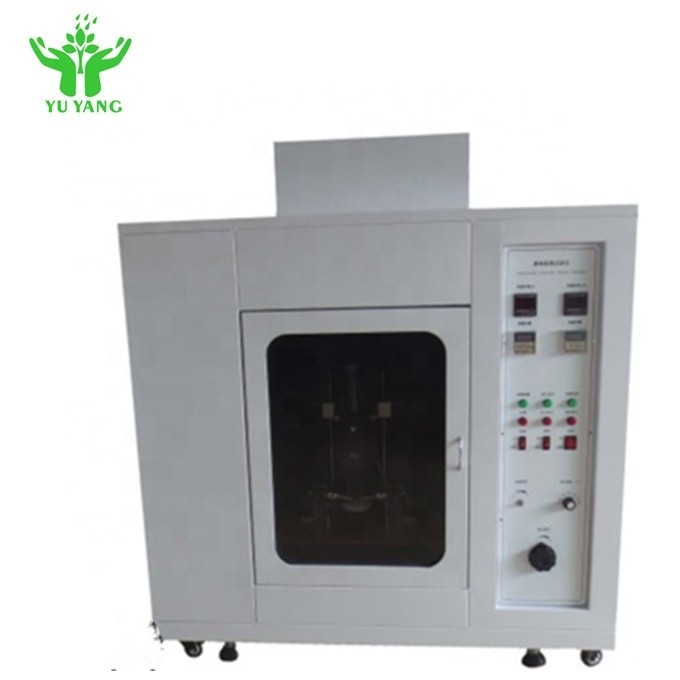

Tester indeksu śledzenia ASTM D3638-92, test niskiego napięcia 44-50 kropli / cm3

ASTM D3638-92 Tester wskaźnika śledzenia niskiego napięcia Sprzęt do badania palności

Opis:

Tester śledzenia niskiego napięcia ASTM D3638-92 symuluje warunki mokre/wilgotne, wskaźnik śledzenia testu (CTI)

i indeks zapobiegający śledzeniu (PTI).Jest stosowany do produktów elektrycznych elektronicznych, stałych materiałów izolacyjnych o

elektryczne urządzenia gospodarstwa domowego i inne produkty.

Metoda badania:

Na powierzchni litego materiału izolacyjnego, przy liniowanej elektrodzie platynowej o wymiarach 2 mm x 5 mm, wywieraj pewną

napiąć i ustawić czas 30 s, ociekać ustaloną objętością kropli (0,1% NH 4CL) na wysokości 35 mm, a następnie ocenić ciało stałe

powierzchnia materiału izolacyjnego pod wpływem pola elektrycznego skojarzonego i średniej tolerancji na zanieczyszczenia,

określić jego indeks śledzenia (CTI) i indeks zapobiegający śledzeniu (PTI).

Norma testowa:

IEC60112: 2003, UL746A, ASTM D 3638-92, DIN 53480, GB4706.1, GB4207 i inne równoważne testy

standard.

Dane techniczne:

1. Materiał elektrody: platyna/stal nierdzewna

2. Rozmiar elektrody: (2 mm ± 0,1 mm) x (5 mm ± 0,1 mm) x (40 mm ± 5 mm), elektroda platynowa 12 mm, przechyłka 30° ± 2°

3. Odległość elektrod: 4,0 mm ± 0,01 mm, kąt 60 ° ± 5 °

4. Ciśnienie elektrody: 1,00 N ± 0,001 N

5. Rezystancja roztworu testowego: roztwór A 0,1% NH 4CI, 3,95±0,05 Ω.m, roztwór B 1,98±0,05 Ω.m

6. Objętość kropli: 20 kropli 0,380~0,480g, 50 kropli 0,997~1,147g (regulowane)

7. Wysokość spadku: 35 mm ± 5 mm (regulowana)

8. Czas upuszczania: 30 s ± 10,1 s, wyświetlacz cyfrowy, ustawienie wstępne, czas upuszczania 50 24,5 min ± 2 min

9. Ilość kropli: 1-9999, wyświetlacz cyfrowy, ustawienie wstępne

10. Testuj prędkość wiatru: 0,2 m/s

11. Napięcie testowe: 100 V ~ 1000 V (podział skali 25 V, regulowany)

12. Spadek napięcia zasilania: 8%, gdy 1.0A ± 0.1A

13. Wymiary komory zewnętrznej: 600Wx1000Hx500D mm

14. Średnica wylotu powietrza: 100 mm

15. Zasilanie: AC 1 faza 220V 50/60Hz 500W
