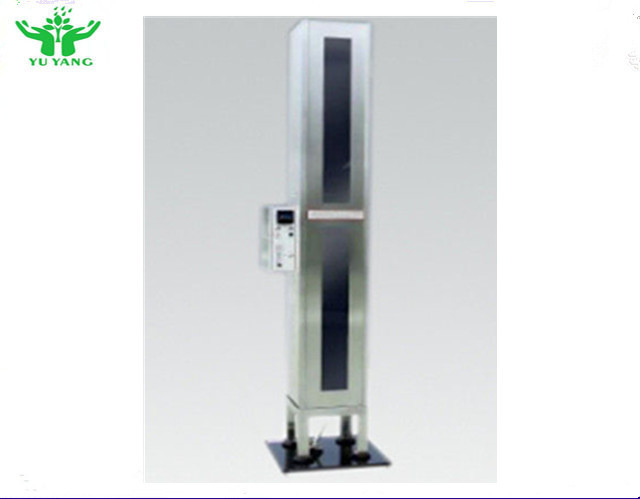

Sprzęt do badania palności propagacji NFPA 800-1000BTU / Ft3

Metody NFPA 701-2004 2 Tester propagacji płomienia tekstyliów i folii

Podanie:
Służy do oceny rozprzestrzeniania się płomienia poza obszar narażony na źródło zapłonu.Ma zastosowanie!
do podszewek i tkanin zaciemniających powlekanych winylem, w tym tkanin wielowarstwowych, folii i żaluzji z tworzyw sztucznych,
z lub bez wzmocnienia lub podkładu, o gęstości powierzchni większej niż 700g/m2.

Standard:
Metody NFPA 701-2004 2

Specyfikacja:
1. Laboratorium: zgodnie z 12.2 NFPA 701-2004
1.1 Specyfikacje pieca: długość, szerokość (305 ± 5) mm, wysokość (2130 ± 10) mm;
1.2 Konstrukcja: wykonana z grubej 1,5 mm 304 # stali nierdzewnej.Przed przezroczystym oknem obserwacyjnym;
1.3 Górna próbka pręta:

1.3.1 od dołu krawędzi korpusu pieca 1190 ± 10mm, obie strony powinny być ustawione na 4mm
poziome wyrównanie otworu;
1.3.2 składa się z prętów stalowych o średnicy (1,5 ± 0,1) mm lub (3,0 ± 0,1) mm i długości (330
± 10) mm, którego jeden koniec jest wycięty w ostry czubek;
1.4 Dolny pręt na próbkę: składający się z prętów stalowych o średnicy (1,5 ± 0,1) mm i (255 ± 10)
o długości mm, którego jeden koniec należy przyciąć na ostry czubek;
1.5 Pionowa linia prowadząca:
1.5.1 Para pionowych drutów prowadzących wykonanych z miękkich drutów stalowych znajduje się w środku korpusu pieca
(100 ± 5) mm po lewej i prawej stronie (odległość pary przewodów wynosi (200 ± 5) mm);
1.5.2 Odległość między liniami każdej pary wynosi (25 ± 2) mm (od przodu do tyłu w pudełku)
1.5.3 Pionowy przewód doprowadzający należy zamontować na pręcie o średnicy (6 ± 0,05) mm
1.6 W górnej części pomieszczenia badawczego należy zainstalować przegrodę z tkaniny z włókna szklanego o wymiarach
(1000 ± 10) mm × (125 ± 5) mm;tkanina z włókna szklanego powinna być wykonana ze szklanej nici do szycia na każdym
koniec (40 ± 3) mm (3 ± 0,2) mm × (330 ± 5) mm i przejść przez otwór (4 ± 0,5) mm w
środek górnej części komory;(4 ± 0,5) mm × 25 ± 1) mm, każdy koniec jest okrągły;
2 palnik:
2.1 Zainstalowany w stałym siedzeniu, pod kątem 20-kątnym;
2.2 Ciepło palnika: 800BTU/ft3 ~ 1000BTU/ft3
2.3 Dysza od dołu testu: 100mm
2.4 Przepływomierz: dla przepływomierza wirnikowego maksymalny zakres powinien wynosić 150 l/h lub 300 l/h
2.5 Zawór iglicowy: dostosuj wysokość płomienia
2.6 Manometr: 0 ~ 1Mpa, dokładność 0,5
2.7 Skala pomiaru płomienia: pomiar wysokości płomienia palnika i wielkości próbki z dokładnością do 1 mm
3 Sekcja sterowania:
3.1 Zapalnik: automatyczny zapłon wysokiego napięcia
3.2 Timery:
3.2.1 czas spalania: arbitralnie ustawiony 0-99,99 s, rozdzielczość 0,01 s, dokładność 0,1 s
3.2.2 czas ciągłego spalania: arbitralnie ustawiony 0-99,99s, rozdzielczość 0,01s, dokładność 0,1s
3.3: sterowanie automatyczne: takie jak zapłon, czas spalania, czas kontynuacji spalania
