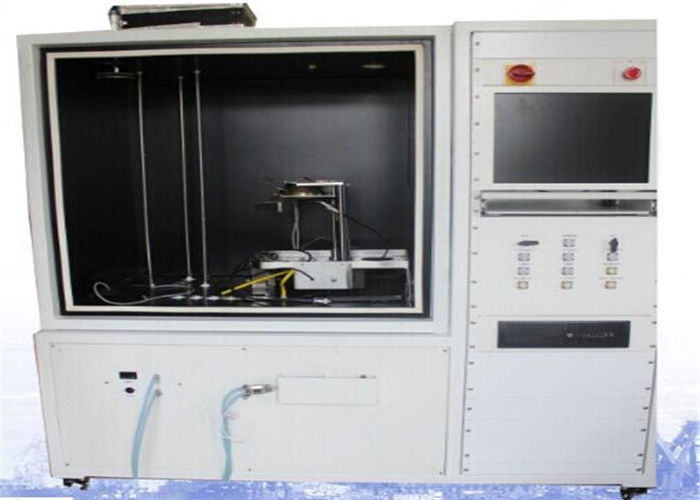

UL1581 Komora do badania płomienia przewodów i kabli, Sprzęt do badania palności UL1581

Opisy urządzeń do badania palności:

Komora do testowania płomienia przewodów i kabli UL1581 służy do testowania właściwości ognioodpornych warstwy izolacyjnej w nietypowych warunkach, takich jak przegrzanie i przetężenie. Ta sekcja będzie produkowana ściśle zgodnie z sekcją UL1581 1080,1 ~ 1080.14., która w pełni spełnia płomień VW-1 Standard testowy i ma zastosowanie do FT-1 i FT-2 UL1581. Sprzęt ma piękny wygląd, rozsądną strukturę wewnętrzną, prostą i szybką obsługę, dokładny test.Jest szeroko stosowany przez producentów przewodów i kabli, uczelnie, uniwersytety i wydziały kontroli towarów.

Sprzęt składa się z części testowej i części kontrolnej i przyjmuje zintegrowaną konstrukcję, która jest wygodna do instalacji i uruchomienia w terenie. System sterowania jest wysoce zautomatyzowany i ma funkcję automatycznego zapłonu. Wyświetlanie temperatury i czasu w czasie rzeczywistym, wygodna obserwacja i nagrywanie, stabilne i niezawodne użytkowanie.

Tył korpusu komory wyposażony jest w mocny system wywiewu powietrza.Po zakończeniu testu jest on jednocześnie otwierany z systemem dopływu powietrza, aby na czas odprowadzać spaliny na zewnątrz.Front korpusu komory wyposażony jest w szczelne okno ze szkła hartowanego i okienko operacyjne, co jest wygodne do obserwacji procesu badawczego i pracy eksperymentatora.

Sprzęt do badania palności Główne parametry techniczne:

1. Maszyna składa się z komory spalania i części sterującej.

2. Komora testowa: objętość jest większa niż 4 m. Powierzchnia nad płomieniem testowym jest większa niż 2,0 m; komora składa się z ramy wewnątrz i na zewnątrzGrubość powłoki 1,5 mm elektrostatycznej farby wysokotemperaturowej z blachy stalowej, obróbka i formowanie obrabiarek CNC, zewnętrzna obróbka natryskowa, farba wewnętrzna. Istnieją dwie warstwy farby, jedna do farby antykorozyjnej, dwie do produkcji czarnej matowej farby, z korozja antykorozyjna i inne cechy.

3. Tył komory jest wyposażony w system wentylacji i oddymiania oraz wymuszony odciąg. Po zakończeniu testu spaliny mogą być odprowadzane na zewnątrz.

4. Sprzęt operacyjny: Pod oknem obserwacyjnym znajduje się okno operacyjne o długości około 600 mm odporne na korozję rękawice z długimi ramionami, kwadratowe, a następnie uszczelnione.

5. Sprzęt oświetleniowy: zastosuj przeciwmgielną i przeciwdymną lampę LED;

6. Czas natryskiwania: można go ustawić

7. Czas wypalania: można go ustawić;

8. Liczba płomienia: ustawienie

9. Urządzenie posiada funkcje automatycznego zapłonu, automatycznego pomiaru czasu i liczenia, z wysoką dokładnością testu;

10. Manometr U: 1M

11. Manometr: 0-160kPa

12. Zasilanie: AC220V, 50HZ

13. Całkowita moc: 200 W

14. Wymiar zewnętrzny urządzenia: L1800mm*W1200mm*H2000mm (bez wymiarów wylotu spalin i kółek)

Instrukcje dotyczące testowania urządzeń do badania palności:

1. Przygotowanie próbki do testu spalania FT1:

Jedna próbka o długości około 455 mm jest pobierana z gotowego drutu i kabla lub elastycznego przewodu.

2. Sposób działania testu spalania FT1:

2.1.Przygotuj próbki i postępuj z nimi zgodnie z odpowiednimi przepisami w powyższym „Przygotowaniu próbek”.

2.2 Otworzyć drzwi komory badawczej, zacisnąć oba końce próbki odpowiednio w górnym i dolnym mocowaniu i zamocować je. Przesunąć wskaźnik limitu rozprzestrzeniania się płomienia i wskaźnik rozpoczęcia rozprzestrzeniania się płomienia do odpowiedniej pozycji.Dostęp do gazu, dostęp powietrza.

2.3 Włącz zasilanie i włącz włącznik zasilania.Włącz „Światło” na ekranie dotykowym i włącz oświetlenie.Naciśnij przycisk „Przesuń dyszę ognia” na ekranie dotykowym.Przechyl dyszę o 70° i umieść ją (jak pokazano poniżej).Następnie zainstaluj dyszę płomieniową (długość: 40 mm).Przesuń odpowiednio zespół dyszy i porównaj go z dyszą, aby określić pozycję testową dyszy. (Uwaga: Po ustaleniu pozycji palnika nie trzeba jej regulować)

2.4 Po wyregulowaniu dyszy zdejmij dyszę płomieniową i naciśnij przycisk „Przesuń dyszę ogniową” na ekranie dotykowym.Umieść dyszę prostopadle do 90°.
