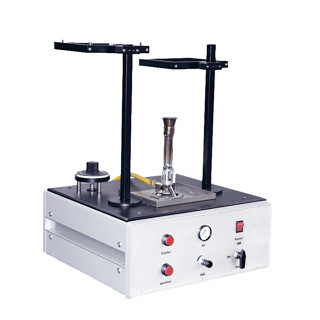

Odzież ochronna Wskaźnik przenikania ciepła Sprzęt do badań 80 kW / m2 BS EN 367 ISO 9151

BS EN 367 ISO 9151 Maszyna testowa do przenoszenia odzieży ochronnej

80 kW / m2 BS EN 367 ISO 9151 Wskaźnik ochrony przed przegrzaniem odzieży ochronnej

Wprowadzenie:

Wprowadzono nowy termin „wskaźnik przenikania ciepła” (HTI), aby uniknąć pomyłki z indeksem ochrony termicznej (TPI) lub innymi terminami używanymi w poprzednich wersjach tego testu. Wskaźnik przenikania ciepła oblicza się ze średniego czasu w sekundach, aby osiągnąć wzrost temperatury o 24 ± 0,2 ℃ podczas testowania tą metodą przy użyciu miedzianej tarczy i temperatury początkowej 25 ± 5 ℃. Indeks wymiany ciepła zapewnia metodę klasyfikacji materiałów, która nie oznacza, że ​​badany materiał zapewni dokładny czas ochronny w rzeczywistych warunkach użytkowania.

Standardy:

ISO 9151 —— Odzież ochronna przed ciepłem i płomieniem - Określenie przenikania ciepła przy ekspozycji na płomień

BS EN 367 —— Odzież ochronna. Ochrona przed gorącem i ogniem. Metoda określania przenoszenia ciepła przy ekspozycji na płomień

Funkcje:

1. Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z normami EN 367 i ISO9151.

2. Aparat składa się z palnika, arkusza pokrywającego i uchwytu preparatu z kalorymetrem miedzianym.

3. Arkusz okładki i uchwyt preparatu są sterowane za pomocą pneumatycznej transmisji, która jest automatycznie kontrolowana przez oprogramowanie.

4. Poziomo zorientowana próbka poddana działaniu padającego strumienia ciepła o mocy 80 kW / m2 z płomienia palnika Mekera pod nią.

5. Ciepło przepływające przez próbkę jest mierzone za pomocą małego kalorymetru miedzianego na wierzchu i kontaktu z próbką.

6. Czas rejestracji wzrostu temperatury o 12 lub 24 ℃ w kalorymetrze jest rejestrowany w sekundach.

7. Urządzenie do chłodzenia kalorymetrycznego skraca czas testu.

8. Średni wynik dla trzech próbek testowych jest obliczany jako HTI.

9. Kalibracja gęstości przepływu ciepła 80 kW / m2 jest przeprowadzana automatycznie przez oprogramowanie.

Parametry techniczne :

1. Tester składa się ze skrzynki kontrolnej i suwnicy testowej ze stali nierdzewnej;
2. Kalorymetr miedziany wykonany jest z 99% miedzi; średnica 40 mm, grubość 1,6 mm, waga 18 g; termopara stała;
3. Jest miedziana rama wsporcza o grubości 1,6 mm; rozmiar to 150 mm x 150 mm, środkowy otwór 50 mm x 50 mm;
4. Kalorymetr aluminiowy; wymiary 149 mm x 149 mm; grubość 6 mm; średnica porów pośrednich 90 mm; waga 264 ± 13g;
5. Rama nośna próbki jest wykonana ze stali nierdzewnej; Odległość próbki wynosi 50 mm od wylotu palnika;
6. Tester otrzymuje zaimportowany palnik Meckela z USA; średnica kryzy palnika wynosi 38 mm ± 2 mm;
7. Zawór kontroli przepływu wlotowego precyzyjnie reguluje płomień, aby spalić kalorie
8. Manometr i regulator ciśnienia to importowane marki;
9. Metalowa płyta jest umieszczona między palnikiem i podgrzewa próbkę, można ją swobodnie odsunąć;
10. Dokładność timera wynosi 0,1 s;
11. Wielkość próbki 140 mm x 140 mm;
12. Wyposażony w metalową płytkę; Rozmiar wynosi 140 mm x 140 mm;
13. Inteligentny system sterowania PLC i ekranem dotykowym; system automatycznie oblicza wartość kaloryczną;
14. System automatycznego zapłonu, automatyczny pomiar czasu;
15. Dane testowe są automatycznie zapisywane i system pobierania, raport z testu można wydrukować swobodnie;
16. Dokładność termopary wynosi 0,1 ° C;
17. Rozmiar stołu testowego: 650 mm x 350 mm x 650 mm
18. Zasilanie 220V 50 / 60Hz,
