12 KW Urządzenia do badania palności UL 910 / NFPA 262 Steiner Pozioma aparatura do badania tuneli

UL 910 / NFPA 262 Steiner Pozioma aparatura do badania tuneli, urządzenia do badania palności

Opis:

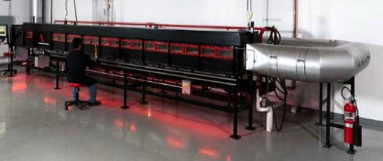

Poziomy piec tunelowy UL910 / NFPA262 Steiner jest używany głównie do testu ognioodporności drutu i kabla klasy CMP. Stosowany jest głównie do kabli w poziomych podsystemach, które są bezpośrednio układane w wentylacji lub wymuszonej wentylacji bez metalowych rurociągów. Standard testu ognioodporności stanowi najbardziej rygorystyczny standard testu ognioodporności UL, a nawet całego testu ognioodporności drutu i kabla. Tylko kabel osłonowy materiału fluorowego może przejść test ognioodporności. Ze względu na wysoką temperaturę rozkładu fluoroplastów (powyżej 400 stopni), punkt zapłonu jest również wysoki (800 stopni lub więcej) i nie jest łatwo spalić, gdy ogień nie jest silny, więc ma lepszą odporność na ogień niż inne materiały organiczne.

Standardy:

Test UL 910 dla kabli propagujących płomień i wartości gęstości dymu dla kabli elektrycznych i światłowodowych używanych w przestrzeniach transportujących powietrze środowiskowe

NFPA 262 Standardy metody badania przemieszczania się płomienia i dymu przewodów i kabli do użytku w przestrzeniach wentylacyjnych

Specyfikacja:

1. Skrzynka spalania wykonana jest ze stali nierdzewnej, a wnętrze jest wyłożone cegłami ogniotrwałymi; wydajność izolacji jest dobra. Wymiary wewnętrzne komory spalania wynoszą 305 mm x 451 mm, a długość wynosi 7,6 m;

2. Wewnętrzne elementy są wykonane ze stali nierdzewnej SUS304, antykorozyjnej, antykorozyjnej;

3. Dwuwarstwowe okienko obserwacyjne ze szkła kwarcowego, może obserwować odległość rozprzestrzeniania się płomienia i wyświetlać położenie płomienia do przodu przez światło wskaźnika, zapis jest bardziej intuicyjny.

4. Wysokość komory spalania jest odpowiednia dla personelu do obserwacji stanu spalania i instalacji, regulacji próbki;

5. Pokrywa komory spalania wykorzystuje ogólną konstrukcję, zgodnie ze standardem, wykorzystującą konstrukcję uszczelnienia zlewu, wyposażoną w rowek uszczelniający ze stali nierdzewnej 304 o grubości 2 mm, aby zapewnić, że proces testowy nie przecieka.

6. Pokrywa jest wykonana z materiału ogniotrwałego i materiału ze stali nierdzewnej, a pokrywa jest wyposażona w hak i wyposażona w urządzenie osłaniające skrzynię podnoszącą;

7. Uchwyt próbki jest wyposażony w wspornik podtrzymujący cyrkulację wody chłodzącej, który jest odporny na wysoką temperaturę i może podtrzymywać pokrywy spalania, takie jak płyta z krzemianu wapnia;

8. Pokrywa korpusu ze stali nierdzewnej SUS304, wewnętrzne wypełnienie z wysokotemperaturowego materiału izolacyjnego

9. Wyposażony w platformę do montażu schodów ruchomych, umożliwiającą łatwy montaż, usuwanie próbek i kontrolę pieca;

10. Rura wydechowa ze stali nierdzewnej, piękna i odporna na korozję;

11. Niezależne wielofunkcyjne urządzenie wykrywające ciśnienie spalin: monitorowanie w czasie rzeczywistym zmian ciśnienia spalin podczas testu. Zakres wykrywania 0 ～ 250 Pa, dokładność ± 0,5 Pa, dokładność testu ciśnieniowego wskazania systemu ± 2 Pa;

12. Wentylator: 380V, 50Hz, 3Kw wyposażony w przetwornicę częstotliwości może zmieniać prędkość wiatru. Maksymalne natężenie przepływu wynosi co najmniej 8000 m3 / h, co może odprowadzić spaliny wytworzone w wyniku złego spalania próbki z pomieszczenia na czas, aby zapewnić bezpieczeństwo testu;

13. Dwugłowy miedziany palnik gazowy: Palnik znajduje się w odległości 1320 mm od wlotu powietrza i może dostarczać standardowe ciepło 5,3 MJ / min. Zgodnie z różnymi standardami przepływ gazu może być kontrolowany przez przepływomierz masowy. Zakres pomiarowy wynosi 0 ~ 160 l / min, który można zmienić. Wartość opałowa palnika, maksymalna energia wyjściowa może osiągnąć 100MJ / min;

14. Automatyczny układ zapłonowy: aby zapewnić bezpieczeństwo testu, zapalnik wysokiego napięcia, 12KV, 50mA, minimalne wysokie napięcie elektrody zapłonowej wynosi 1,8kVp;

15. System gęstości dymu: zapewnić oddzielny system przetwarzania sygnału, aby zapewnić liniowość czujnika;

16. Automatyczna rejestracja sygnału temperatury i dymu, częstotliwość pobierania próbek 1 Hz;

17. Regulator przepływu masy: materiał ze stali nierdzewnej SUS316, maksymalne ciśnienie 1000 psi (70 bar), szybkość wycieku jest mniejsza niż 1 × 10-7 ml / s, kalibracja NIST, 0 ~ 5 VDC i sygnał 4 ~ 20 mA, ochrona pętli, przepływ propanu zakres 0 ~ 2,3 g / s, prędkość sterowania ≤ 2 s, dokładność sterowania ± 1% FS, powtarzalność ± 0,5 FS, zakres temperatury 0 ~ 50 ° C, zakres wilgotności 0 ~ 90%, wyświetlacz cyfrowy, automatyczny Dopływ gazu spełnia wymagania Zapotrzebowanie na ciepło 5000Btu (5,3MJ) / min podczas testu kontrolnego, a oprogramowanie automatycznie rejestruje ilość użytego gazu;

18. Standardowe oprogramowanie testowe może automatycznie rejestrować prędkość wiatru w systemie, temperaturę, gęstość dymu i inne dane testowe.

Sprzęt pomocniczy:

1. System źródła wody

2. System spalania gazu metanowego

3. System podnoszenia samochodu
