EN 13823 SBI Aparatura badawcza do pojedynczych elementów palących

W pobliżu

• Pojedynczy element płonący (SBI) składa się z wózka, stałej ramy, okapu zbierającego gaz, kolektora, rury wydechowej typu J, wentylatora odśrodkowego, urządzenia do kontroli prędkości wiatru, sekcji kompleksowego pomiaru, szafy analizującej gaz, systemu akwizycji danych;

• Wózek można zainstalować z dwoma pionowymi próbkami. Dnem kąta pionowego jest palnik piaskownicowy. Przyjęto metodę zapłonu powierzchniowego, a system wykrywania płomienia jest wyposażony jako urządzenie chroniące przed płomieniem;

• Stała rama wspiera okap zbierający gaz. Rama jest przymocowana dodatkowym palnikiem i wyposażona w system wykrywania płomienia jako urządzenie zabezpieczające przed płomieniem;

• Kolektor gazu ze stali nierdzewnej, umieszczony w górnej części stałej ramy, służy do zbierania gazów spalinowych;

• Rura oddymiająca ze stali nierdzewnej typu J, średnica wewnętrzna wynosi (315 + 5) mm z 50 mm odporną na wysokie temperatury izolacją z bawełny mineralnej;

• Układ oddymiania musi w sposób ciągły odprowadzać dym z prędkością 0,50 m3 / s-0,65 m3 / s i musi być regulowany przez konwersję częstotliwości;

• Regulator przepływu masy jest dostarczany z tymi pojedynczymi elementami spalania, zakres pomiarowy 0 g / s-2,5 g / s, dokładność odczytu nie mniejsza niż 1,5%;

• Dopływ gazu można automatycznie kontrolować do prędkości przepływu 647 mg / s i 2000 mg / s, system kontroli gazu może zagwarantować szybkość dostarczania gazu w procesie zmian testowych nie powinna przekraczać 5 mg / s, aby zapewnić wydajność cieplną 30,7 + 2kW;

• Układ pobierania próbek spalin w tej maszynie badawczej SBI składa się z filtra popiołu, zimnej pułapki, dwóch kolumn suszących, pompy do pobierania próbek i pompy perystaltycznej, aby skutecznie czyścić próbki gazu czystym i suchym;

• Paramagnetyczny analizator tlenu, zakres pomiaru 0–25%, pomiar stężenia tlenu w gazie, zakres stężenia 0–25%, T90 <12 sekund; Niedyspersyjny analizator CO2 w podczerwieni: CO2: 0 ~ 10%;

• Rurociąg o długości 2155 mm, wyposażony w sondę ciśnieniową, trzy termopary, sondę do próbkowania gazu i układ białego światła;

• Sonda dwukierunkowa, z zakresem co najmniej (0-100) Pa i dokładnością podłączonego czujnika ciśnienia wlotowego 2Pa. Czas reakcji czujnika ciśnienia na poziomie 90% wynosi najwyżej 1s;

• Lekki system pojedynczego elementu płonącego jest żarowy, o temperaturze barwowej (2900 + 100) K, a elastyczne złącze jest zainstalowane z boku rury wydechowej;

• Detektor fotodiody krzemowej o stabilności liniowej 0,1%;

• Powietrze jest wprowadzane do bocznej rurki w celu utrzymania czystości urządzenia optycznego, co można osiągnąć za pomocą sprężonego powietrza;

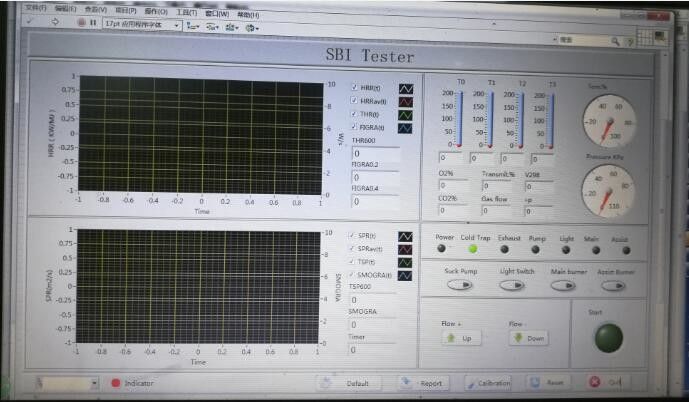

Funkcje oprogramowania EN13823 SBI Single Burning Items

Podaj następujący interfejs kalibracji i obsługi:

• Kalibracja analizatora O2 / CO2: Kalibracja szumu wyjściowego O2 / CO2 i kalibracja dryfu

• Kalibracja układów optycznych: kalibracja hałasu i znoszenia układów pomiaru dymu

• Kalibracja układu optycznego: kalibracja filtra

• Kalibracja objętości powietrza: kalibracja zakresu kontroli objętości powietrza

• Kalibracja drabiny i kalibracja heptanu

Kalibracja drabiny grzewczej spełnia następujące wymagania:

• Czas opóźnienia analizatora O2 / CO2 nie przekracza 30 sekund;

• Czas reakcji analizatora O2 / CO2 nie przekracza 12 sekund;

• Czas reakcji przełącznika palnika nie przekracza 12 sekund;

• Czas reakcji na temperaturę nie może przekraczać 6s;

• Stosunek Q gazu 30s (T) / HRR30s (T), (T) powinien być ciągły (100 + 5)%;

• Różnica między średnią z kroku 2 HRR a średnią z kroku 3 HRR wynosi nie więcej niż 0,5 kW.

Wyniki kalibracji heptanu:

• Wartość opałowa heptanu masy jednostkowej powinna wynosić THR / m (4456 + 222,8) MJ / kg;

Wyniki testu pojedynczych elementów palących SBI EN13823

• Średnia szybkość uwalniania ciepła [RHRav (t)]
• Całkowite wydzielanie ciepła [THR (t)]
• 1000 * [RHRav (t) / (t-300)]
• Wskaźnik szybkości wzrostu ognia [FIGRA]
• Całkowite wydzielanie ciepła [THR600s]
• Występowanie bocznego rozprzestrzeniania się płomienia
• RSPav (t)
• Całkowita produkcja dymu [TSP (t)]
• 10000 * [RSPav (t) / (t-300)]
• Wskaźnik wzrostu dymu [SMOGRA]
• Całkowita produkcja dymu [TSP600]
