Bs476 Część 7 Badanie rozprzestrzeniania się płomienia powierzchniowego dla materiału budowlanego 1220 X 550 X 1920 Mm

Proszę o e-mail doSandy@yuyangtest.comjeśli potrzebujesz szczegółów.

BS476 Część 7 Sprzęt do testowania rozprzestrzeniania się płomienia na powierzchni

​

Funkcja

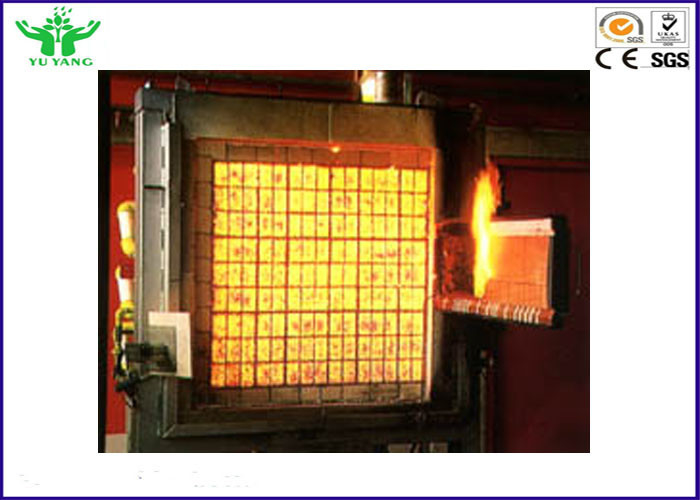

• Aparatura testowa BS476-7 składa się z panelu radiacyjnego zamontowanego pionowo w ramie i wspartego na ramie.

• ​Panel promieniowania jest zanieczyszczony mieszanką gazowo-powietrzną.

• ​Panel promieniowania ma kwadratowy kwadrat 850 mm dla porowatego bloku palnika typu ogniotrwałego, zaprojektowanego w celu zapewnienia wydajnego spalania mieszanki powietrze-gaz-powietrze, bez płomienia występującego na powierzchni panelu w warunkach roboczych.

• ​Panel promieniowania i jego obwódka są wsparte na ramie, tak że środek panelu znajduje się około 1250 ± 100 mm nad poziomem podłogi.

• Uchwyt próbki i układ płomienia pilotującego zamontowane z jednej strony testera rozprzestrzeniania się płomienia powierzchniowego BS476-7.

• Uchwyt preparatu składa się ze stalowej ramy chłodzonej wodą z chłodzonymi wodą płytami czołowymi.Płyty czołowe zachodzą na próbki o 20 ± 2 mm na ich górnej i dolnej krawędzi oraz na pionowej krawędzi sąsiadującej z panelem promieniowania.

• Zacisk sprężynowy jest umieszczony w celu zaciśnięcia próbki na płytach czołowych.

• Przenośny dopływ wody do uchwytu preparatu sprawia, że ​​maksymalna temperatura na wylocie z uchwytu preparatu nie przekracza 35 ℃.

• ​Zespół uchwytu preparatu jest umieszczony pod kątem 90 ± 2° do powierzchni panelu promieniowania i w taki sposób, że powierzchnie górnej i dolnej prowadnicy uchwytu preparatu znajdują się w tej samej płaszczyźnie, co wewnętrzna powierzchnia ramki, aby panelu promieniowania.

• Wysokość uchwytu próbki jest ustawiona na zawiasach, aby umożliwić jego odchylanie w poziomie, z dala od powierzchni panelu promieniowania między testami, z pozycji testowej do pozycji gotowości i odwrotnie.

• Palnik pilotowy bs476-7 do rozprzestrzeniania się powierzchni urządzeń do testowania płomienia składa się ze stalowej rury.

• Linie doprowadzające gaz i powietrze do panelu promieniowania zawierają przepływomierze, regulatory ciśnienia, zawory regulacyjne i urządzenia zabezpieczające.

• Miernik strumienia ciepła: zakres: 0 ~ 50 kw/m2;Emisyjność powierzchniowa: ɛ=0,95 ± 0,05.

• Atrapa płytki kalibracyjnej z uchwytem, ​​skalibrowanym miernikiem strumienia ciepła i mocowaniem.

​

Wymagania instalacyjne dotBS476 Część 7 Sprzęt do testowania rozprzestrzeniania się płomienia na powierzchni
