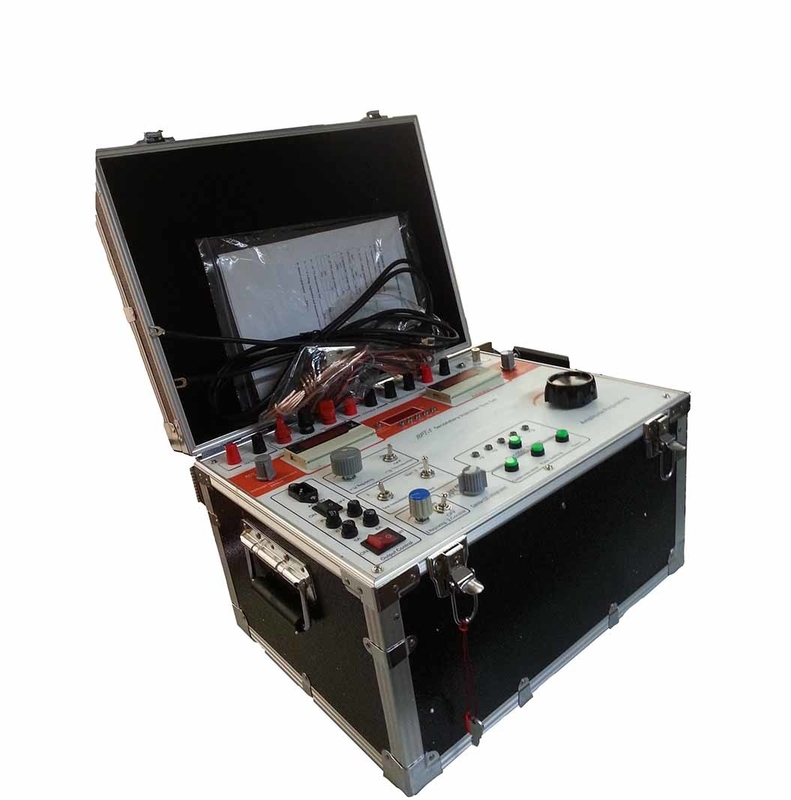

Przekaźnik ochrony elektrycznej Trójfazowy wtórny zestaw do testów wtrysku
I. Wstęp:
Ten zestaw do wtryskiwania wtórnego jest stosowany do testowania jednostki przekaźnikowej w systemie ochrony przekaźnika. Jednocześnie można go uznać za uniwersalne trójfazowe źródło napięcia AC / DC lub źródło prądu.
Ten tester zabezpieczenia przekaźnika jest stosowany do testowania powtórzenia ochrony na podstawie działania napięcia i prądu.
Główną funkcją zestawu testów przekaźników 3-fazowych są: kalibracja przekaźników napięciowych i prądowych, kontrola obwodu wtórnego, wartość wyzwalania testu wyłącznika, pomiar czasu włączenia i wyłączenia wyłącznika i tym podobne.
Ten wtórny zestaw wtryskowy jest niedrogim, prostym w obsłudze i niezawodnym urządzeniem do testowania obwodu wtórnego.
II.Funkcje
1) Test jednostki przekaźnika ochronnego na podstawie prądu przemiennego i napięcia
2) Test jednostki przekaźnika zabezpieczającego na podstawie prądu stałego i napięcia
3) Test jednostki przekaźnika zabezpieczenia częstotliwości
4) Test jednostki przekaźnika ochrony harmonicznej
5) Różnicowy test przekaźnika zabezpieczeniowego
6) Test jednostki przekaźnika zabezpieczającego przed zerową sekwencją
7) Test jednostki przekaźnika odległości
8) Symulacja awarii sieci systemu elektroenergetycznego
III.Specyfikacje:
| Nie. | Przedmiotów | Dane techniczne | |||
| Wyjście prądu przemiennego (AC) | |||||
| 1 | Dokładność wyjściowa | 0,5magitude | |||
| 2 | Wyjście prądowe fazy (wartość skuteczna) | 0 ~ 40A | |||
| 3 | Trzy wyjścia prądu równoległego (wartość skuteczna) | 0 ~ 120A | |||
| 4 | Wartość prądu fazowego z długim czasem dostępu (wartość skuteczna) | 10 A | |||
| 5 | Maksymalna moc wyjściowa prądu w fazie | 420VA | |||
| 6 | Maksymalna moc wyjściowa w trzech równoległych fazach | 900VA | |||
| 7 | Maksymalny czas pracy trzech równoległych faz | 10s | |||
| 8 | Zakres częstotliwości (fala podstawowa) | 20 ~ 1000 Hz | |||
| 9 | Numer częstotliwości harmonicznej | 1 ~ 20 czas | |||
| Wyjście prądu stałego (DC) | |||||
| 1 | Dokładność wyjściowa | 0,5magitude | |||
| 2 | Bieżący wynik | 0 ~ ± 10 A / każdą fazę 0 ~ ± 30 A / co trzy równoległe | |||
| 3 | Maksymalna moc wyjściowa napięcia obciążenia | 20v | |||
| Naprzemienne napięcie wyjściowe | |||||
| 1 | Dokładność wyjściowa | 0,5magitude | |||
| 2 | Napięcie wyjściowe fazy (RMS) | 0 ~ 120 v | |||
| 3 | Napięcie wyjściowe linii (RMS) | 0 ~ 240v | |||
| 4 | Napięcie wyjściowe napięcia fazowego / napięcia sieciowego | 80VA / 100VA | |||
| 5 | Zakres częstotliwości (fala podstawowa) | 20 ~ 1000 Hz | |||
| 6 | Numer częstotliwości harmonicznej | 1 ~ 20 razy | |||
| Bezpośrednie napięcie wyjściowe | |||||
| 1 | Dokładność wyjściowa | 0,5magitude | |||
| 2 | Amplituda napięcia wyjściowego fazy | 0 ~ + 160v | |||
| 3 | Napięcie wyjściowe linii napięcia | 0 ~ + 320v | |||
| 4 | Napięcie wyjściowe napięcia fazowego / napięcia sieciowego | 70VA / 140VA | |||
| Pomiar ilości i czasu przełączania | |||||
| 1 | Przełącz parametry wejściowe | 7 sposobów; Pusty kontakt: 1 ~ 20mA, 24v Dostęp do kontaktu z mocą: "0": 0 ~ + 6V; "1": + 11 V ~ + 250V | |||
| 2 | Przełącz parametry wyjściowe | 2 pary DC: 220 V / 0,2 A; AC: 220V / 0,5A | |||
| 3 | Pomiar czasu | Zakres pomiaru: 0.1ms ~ 9999s / 0.1ms | |||
