Wieloparametrowy test napięcia elektrycznego Zestaw testera hipertonicznego niskiej częstotliwości VLF

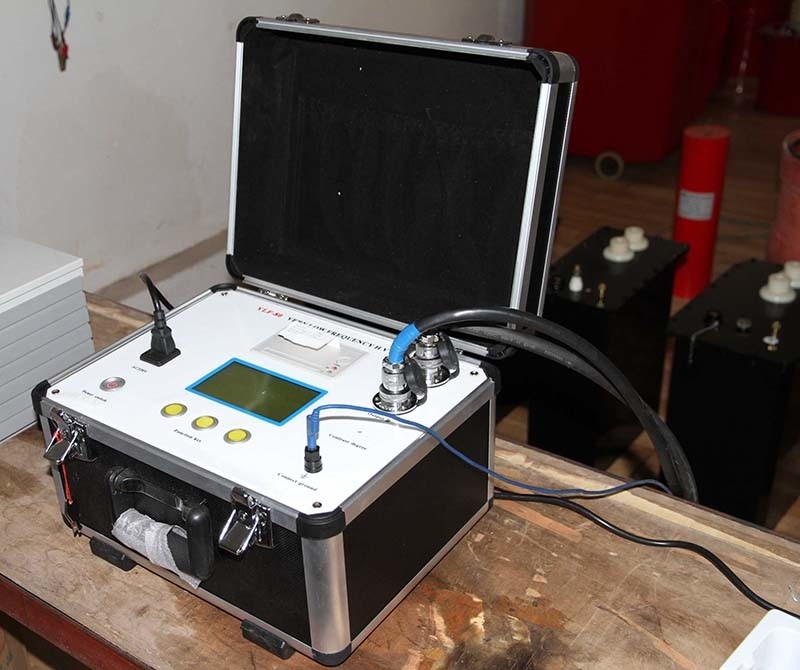

Kabel elektryczny bardzo niskiej częstotliwości VLF Hipot Tester

I. Wstęp:

VLF Hipot Tester został zaprojektowany i wyprodukowany dla urządzeń elektrycznych testowania napięcia o bardzo niskiej częstotliwości.

Próba napięcia o bardzo niskiej częstotliwości jest w istocie alternatywą dla testu napięcia wytrzyma- łej częstotliwości. Jest znacznie mniejszy, lżejszy i bardziej przenośny niż tester napięcia wytrzymywanego o częstotliwości energetycznej.

Udowodniono na całym świecie, że test na wytrzymałość na niskie częstotliwości 0,1 Hz może zastąpić test napięcia wytrzyma- łej częstotliwości.

Tester kabli elektrycznych może być stosowany do 10kV, 35kV, 300MW termicznej maszyny, 10kV, transformatora mocy 35kV i innych urządzeń elektrycznych

II. Funkcje

1. Najłatwiejszy w użyciu W pełni automatyczny mikrokontroler
2. Wbudowana drukarka
3. Prawdziwe wyjście fali sinusoidalnej
4. Wyświetlanie aktualnego przebiegu rzeczywistego w czasie rzeczywistym
5. Ergonomiczny, podświetlany LCD z dużym menu
6. Przechowywanie wyników testów dla późniejszego wyszukiwania i drukowania.
7. Nadmierne napięcie i prąd chronione
8. Zmienna częstotliwość 0,1 Hz, 0,05 Hz, 0,02 Hz
9. Dane prądu, napięcia i kształtu fali pobrane bezpośrednio po stronie WN.
10. Testowanie AC nie pogarsza dobrej izolacji kabla
11. Szkodliwe ładunki kosmiczne nie są wtryskiwane do izolacji kabla
12. Podczas testów nie są generowane fale przemieszczające się
13. Wytrzymała i niezawodna konstrukcja mniej podatna na awarie przejściowe

III. Dane techniczne:

1. Maksymalne napięcie wyjściowe: patrz poniższa tabela;

2. Częstotliwość wyjściowa: 0,1 Hz, 0,05 Hz, 0,02 Hz;

3. Dokładność pomiaru: 2,5%;

4. Błędy szczytowe napięcia dodatniego i ujemnego <2,5% RDG + 0,3% FS;

5. Zniekształcenie fali napięciowej: <3%;

6. Błąd pomiaru rezystancji izolacji: <2,5%;

7. Błąd pomiaru prądu upływu: <2,5%;

8. Zasilanie: AC220V ± 10%, 50 Hz / 60 Hz;

9. Temperatura otoczenia: 0 ~ 50 ° C;

10. Wilgotność: ≤85% RH;

IV. Cechy:

• Dane prądu, napięcia i kształtu fali mogą być pobierane bezpośrednio po stronie wysokiego napięcia, więc dane są prawdziwe i dokładne;

• Zabezpieczenie przeciwprzepięciowe: Jeżeli wyjście przekroczy ustawiony limit napięcia, tester bezpieczeństwa wyłączy się, aby się zabezpieczyć; czas uruchomienia jest krótszy niż 15 ms;

• Zabezpieczenie nadprądowe: jest to podwójne zabezpieczenie wysokiego napięcia w konstrukcji, dokładne zabezpieczenie przed zerwaniem może być wykonane zgodnie z ustawioną wartością po stronie wysokiego napięcia; Jeżeli prąd po stronie niskiego napięcia przekroczy prąd znamionowy, przyrząd przejdzie w stan wyłączenia, czas zadziałania będzie mniejszy niż 15 ms;

• W obudowie zwiększania napięcia zastosowano rezystor ochronny wysokiego napięcia, co eliminuje potrzebę dodatkowego rezystora ochronnego podłączonego na zewnątrz;

• W wyniku obwodu sterowania ujemnym sprzężeniem zwrotnym wysokiego i niskiego napięcia z zamkniętym obiegiem, wyjście bez efektu zwiększenia pojemności;

• Część sterująca wysokonapięciowa przyjmuje innowacyjną jednostkę sterującą przełącznikiem HV oświetlenia, kontrola jest dokładna, bezpieczna i niezawodna;

• Dzięki kolorowemu interfejsowi dotykowemu i kontroli modularnego systemu operacyjnego, ten zestaw testów jest precyzyjny i intuicyjny;

• Wielozadaniowy: maszyna testująca o bardzo niskiej częstotliwości może jednocześnie mierzyć pojemność badanego obiektu, rezystancję izolacji, prąd upływowy i test napięcia wytrzymywanego AC ;
