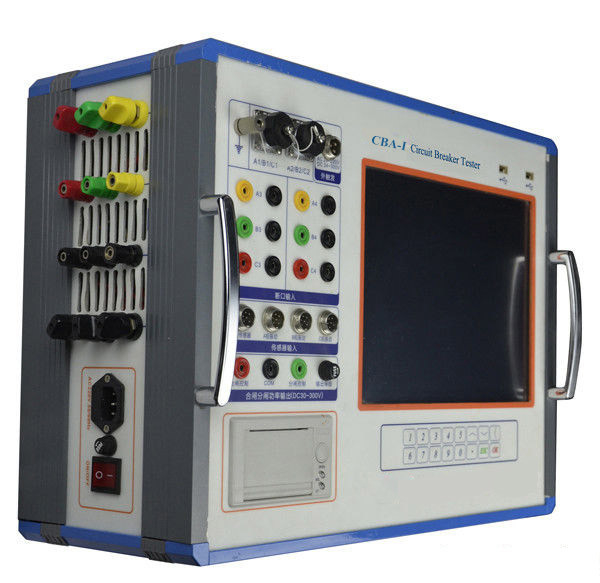

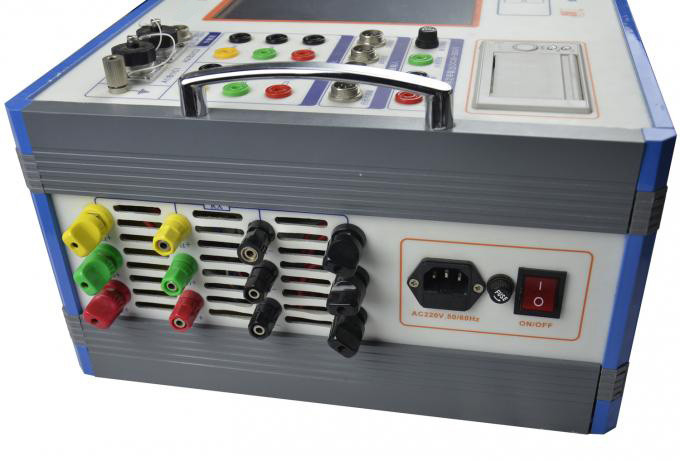

Tester elektryczny Ustaw wyłącznik Analizator mechaniczny Właściwości Tester
I. Wstęp
Circuit Breaker Analyzer służy do testowania, analizowania i oceny wyłączników układu zasilania, charakterystyki mechanicznej przełączników obciążenia i izolowanych przełączników i innych przełączników wysokiego napięcia AC, rezystancji styków, styków i charakterystyk drgań itp. Funkcje analizatora Circuit Breaker obejmują wszystkie testy elementy obwodów wysokiego napięcia.
W porównaniu z tradycyjnym testerem wyłączników, ten Circuit Breaker Analyzer ma następujące wyjątkowe zalety:
1) Zintegrowana funkcja testu wibracji w zestawie testowym Circuit Breaker zapewnia nowy sposób wykrywania charakterystyk mechanicznych wyłącznika dla użytkowników, w porównaniu z tradycyjnym pomiarem czasu i pomiarem prędkości, wykrywanie linii papilarnych jest łatwiejsze i bardziej efektywne.
2) Wyniki testu wibracji linii papilarnych zawierają bogatsze informacje na temat działania wyłącznika, potencjalnego ryzyka awarii lub wadliwych wyłączników, mogą szybko zlokalizować pozycję usterki.
3) Testy wibracyjne nie wymagają zmiany pierwotnego połączenia liniowego, więc użytkownicy mogą ukończyć naładowane wykrywanie właściwości mechanicznych wyłącznika.
4) Moduł analizy kontaktu z łukiem pozwala użytkownikowi na automatyczną ocenę stopnia utraty styku tłumienia wewnątrz łuku wyłącznika bez demontażu.
5) Użytkownicy mogą korzystać z oprogramowania Circuit Breaker Analyzer w celu dokończenia testów rezystancji styku, nie muszą kupować osobno testera rezystancji styku.
1) Pomiar czasu zamknięcia, czasu otwarcia, rozłożenia czasu pomiędzy biegunami, rozłożenia czasu pomiędzy jednostkami jednego bieguna, odbić itp.
2) Pomiar prędkości zamykania, prędkości otwierania i średniej prędkości.
3) Pomiar luzu pomiędzy otwartymi stykami, nad skokiem, skokiem w przód i całkowitym skokiem.
4) Pomiar krzywej prądu cewki zamykającej, krzywej prądu cewki otwierającej i maksymalnego prądu cewki
5) Sprawdź krzywą czasu jazdy, krzywą czasu prędkości i krzywą czasu przyspieszenia
6) Pomiar wartości przed wstawieniem i czasu jonizacji wstępnej.
7) Rezystancja styku zestyku
8) Pomiar krzywej czasowej oporu dynamicznego i długości dla styków łukowych
9) Test wibracyjny, w tym korekcja linii papilarnych odcisków palców, zarządzanie i wibracja automatycznego dopasowywania linii papilarnych.
10) Test weryfikacji działania CO-t1-CO, Ot-CO-t1-CO, CO.
11) Koperty rysunkowe dla krzywej odniesienia i porównaj krzywą ruchu z kopertami
12) Mechaniczna krzywa jazdy w porównaniu z zapisaną krzywą jazdy
13) Pomiar czasu CO (czas zamknięcia) i czasu OC (czas zamknięcia / zamknięcia)
14) Grafitowy czas zamykania, czas otwarcia, dynamiczny pomiar oporności
15) Powiększ, edytory, statystyki i analizy dla krzywych pomiarowych.
16) 12,1-calowy ekran dotykowy do sterowania i wprowadzania danych
17) Wbudowana drukarka mikro do wydruku wyników testu.
18) Automatycznie generuj raport testu WORD (wszystkie raporty i dane można wyeksportować za pomocą dysku Flash).
III.Techniczne specyfikacje
| 12 kanałów do pomiaru czasu | 3-kanałowy obsługuje zarówno czas kontaktu jak i czas kontaktu rezystora |
| 6-kanałowy izolowany styk do pomiaru biegunów w kaskadzie |
| Pomiar czasu | Zasięg: 4000 ms |
| Błąd: <0,1ms |
| Rozdzielczość: 0.01ms |
| Pomiar odległości zgodnie z czujnikiem | Liniowy czujnik rezystancji:
Zakres pomiarowy: 0 ~ 250 mm; rozdzielczość: 0,01 mm; błąd: <0,5 mm
Zakres pomiarowy: 0 ~ 25 mm; rozdzielczość: 0,01 mm; błąd: <0,05 mm |
Czujnik oporu kątowego:
Zakres pomiarowy: 0 ~ 360 °; rozdzielczość: 0,01 °; błąd: <0,5 ° |
| Pomiary rezystancji wstępnej | Zakres: 50 ~ 5000ohm; błąd: <1% RDG + 2D |
| Dynamiczny pomiar rezystancji | Prąd testowy: 25 ~ 100A |
| Błąd pomiaru: <1% RDG + 2D |
| Pomiar rezystancji styku | Zakres: 0--10 omów; Błąd <0,5% RDG + 0,05% FS |
| Zakres: 0-2mohm; Błąd: <0,5% RDG + 2D |
| Pomiar prędkości | 250 mm liniowa skala rezystancji: 0 ~ 20 m / s; błąd: <0,5% RDG + 2D |
| 25 mm liniowa skala rezystancji: 0 ~ 20 m / s; błąd: <0,5% RDG + 2D |
| Czujnik kąta: 0 ~ 20 m / s; błąd: <0,5% RDG + 2D |
| Czujnik przyspieszenia: 0 ~ 20 m / s; błąd: <5% RDG + 2D |
| Pomiar prądu cewki | Zakres: 0 ~ 20A; rozdzielczość: 0,001A; błąd: <0,01A |
| Pomiar drgań | Zakres: 0 ~ 5000G; błąd: <3% |
| Wewnętrzne źródło prądu stałego | Napięcie: 12 ~ 265V; prąd: 0 ~ 20A |
| Zapis danych | Wbudowana pamięć 8G i 2 porty USB do eksportu danych i podłączenia zewnętrznej klawiatury lub myszy |
| Zasilacz | AC220V ± 10%; 50 Hz ± 10% |
| Środowisko pracy | Temperatura: -10 ~ 50 ° C; Wilgotność: <80% |
