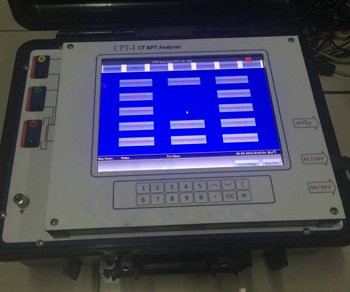

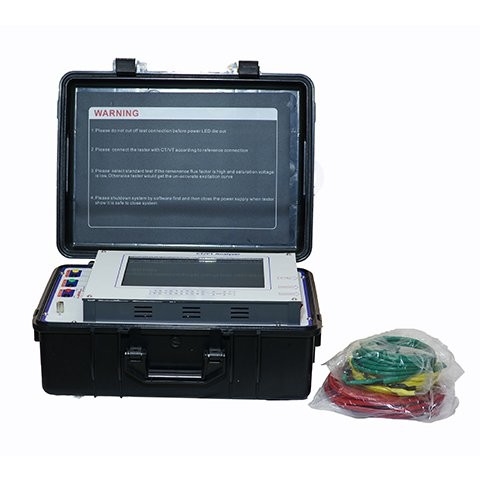

Name: Zestaw testów prądu i potencjału transformatora CT PT Analyzer
Brand: DONGGUAN YUYANG INSTRUMENT CO., LTD
SKU: CPT-I
Price: 9300 USD
Availability: InStock

Do domu > produkty > Zestaw do testów elektrycznych >

Zestaw testów prądu i potencjału transformatora CT PT Analyzer

elektryczny sprzęt testujący

zestaw do testów elektrycznych

Miejsce pochodzenia:

CHINY

Nazwa handlowa:

YUYANG

Orzecznictwo:

Numer modelu:

CPT-I

Skontaktuj się z nami

Poprosić o wycenę

Zestaw testów prądu i potencjału transformatora CT PT Analyzer

Szczegóły produktu

słowo kluczowe:

CT PT Analyzer

Testowy standard:

IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13

Zasilanie:

AC220V ± 10%, 50 / 60Hz ± 10%

Pokaz:

Ekran dotykowy LCD

Pojemność pamięci:

> 1000 grup

Oprogramowanie:

Angielski

Obiekt testowy:

ct i pt

Gwarancja:

1 rok

Podkreślić:

elektryczny sprzęt testujący

zestaw do testów elektrycznych

Warunki płatności i wysyłki

Minimalne zamówienie

1 zestaw

Cena

USD9300

Szczegóły pakowania

Obudowa ze sklejki

Czas dostawy

15 dni

Możliwość Supply

100 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

Ręczne podgrzewacze indukcyjne

Najlepszą cenę

Automatyczna nagrzewnica indukcyjna elektromagnetyczna Precyzyjna kontrola temperatury Konkurencyjna cena Zasilanie 220V/380V Kluczowe ogrzewanie

Najlepszą cenę

Indukcyjna nagrzewnica średniej częstotliwości do kucia prętów metalowych, śrub i nakrętek z rdzeniem ze stali, silnikiem i pompą

Najlepszą cenę

Przenośna maszyna do uszczelniania indukcyjnej 220V folia aluminiowa elementy grzewcze łatwe w obsłudze automatyczne

Najlepszą cenę

Skontaktuj się z nami

+86-13827278034

sales08@yuyangtest.com

86-769-26622869

Skontaktuj się teraz

Opis produktu

Prąd elektryczny i potencjalny zestaw do testu transformatora CT PT Analyzer

Test na przekładnik prądowy:

Test krzywej wzbudzenia i parametrów
Test współczynników obrotu
Test błędu proporcji i fazy
Kontrola znaku polaryzacji
Pomiar rezystancji uzwojenia
Pomiar obciążenia pętli wtórnej
Test krzywej linii błędu dla zabezpieczenia CT
Test parametrów przejściowych CT
Twierdzenie o tabliczce znamionowej CT
Pomiar krzywej pętli histerezy nasycenia
Testy dla transformatora potencialowego:
Test współczynników obrotu
Błąd błędu i błąd kąta fazowego
Test polaryzacji
Drugi test obciążenia
Test rezystancji uzwojenia

Test na potencjalny transformator

Drugi test obciążenia
Test rezystancji uzwojenia
Test polaryzacji
Test współczynników obrotu
Błąd błędu i błąd kąta fazowego

Zastosowania analizatora CT / PT:

Sprawdzanie tabliczki znamionowej CT
Parametry CT sprawdzają obciążenie pracą
Analiza parametrów przejściowych CT
Współczynnik CT i kalibracja błędu fazy
Test rutynowy PT

Dane techniczne :

Nazwa przedmiotu		Tester transformatora prądowego CT i PT
Standardy testowe		IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13
Zasilacz		AC220V ± 10%, 50 / 60Hz ± 10%
Napięcie wyjściowe		0,1 ~ 180 V (AC)
Bieżący wynik		0,001 ~ 5A (RMS)
Moc wyjściowa		500VA
Max. pomiar napięcia kolana		45KV
Pomiar prądu	Zasięg	0 ~ 10 A (automatyczna zmiana zakresu w 0.1 / 0.4 / 2 / 10A)
	Błąd	<± 0,1% + 0,01% FS

Pomiar napięcia	Zasięg	0 ~ 200V (automatyczna zmiana zakresu w 1V / 10V / 70V / 200V)
	Błąd	<± 0,1% + 0,01% FS
Włącza zakres pomiaru współczynnika		1 ~ 35000 1 ~ 2000, błąd <0,05% 2000 ~ 5000, błąd <0,1% 5000 ~ 35000, błąd <0,2%
Pomiar fazy	błąd	± 2min
	rozkład	0,01 min
Pomiar rezystancji uzwojenia	Zasięg	0 ~ 8kΩ (automatyczna zmiana zakresu in2ohm / 20ohm / 80ohm / 800ohm / 8kohm)
	Błąd	<0,2% RDG + 0,02% FS
	Maksymalna rozdzielczość: 0,1 mΩ
Pomiar temperatury		-50 ~ 100 stopni Celsjusza; błąd <3 stopnie Celsjusza
CT Obciążenie wtórne	Zasięg	0 ~ 160ohm (automatyczna zmiana zakresu w 2ohm / 20ohm / 80ohm / 160ohm)
	Błąd	<0,2% RDG + 0,02% FS
	Maksymalna rozdzielczość: 0,001ohm
PT Dodatkowe obciążenie	Błąd	0 ~ 80kohm (automatycznie zmienia zakres w 800ohm / 8kohm / 80kohm)
	Maksymalny	<0,2% RDG + 0,02% FS
	rozkład	0,1ohm
Pomiar stosunku PT	Zasięg	1 ~ 35000 Błąd 1 ~ 10000 <0,1% Błąd 10000 ~ 35000 <0,2%
	Pomiar błędu współczynnika PT: typowy błąd <0,05%, Błąd maksymalny <0,1%
	Błąd maksymalny pomiaru kąta fazowego PT <3min
Dokonaj oceny wyników testu zgodnie z wybranymi standardami Zrób raport z wynikami testu Twórz raporty ze słowami jednorazowymi dla rekordów testu wielu grup na komputerze Oblicz błędy współczynnika i błędy kąta fazowego przy obciążeniu znamionowym i obciążeniu roboczym w jednym teście czasowym Porównaj krzywe wzbudzenia z zapisanymi krzywymi wzbudzenia w tym samym oknie
Pojemność pamięci			> 1000 wyników testów grup
Temperatura pracy			-10 ℃ ~ 50 ℃; wilgotność ≤ 90%
