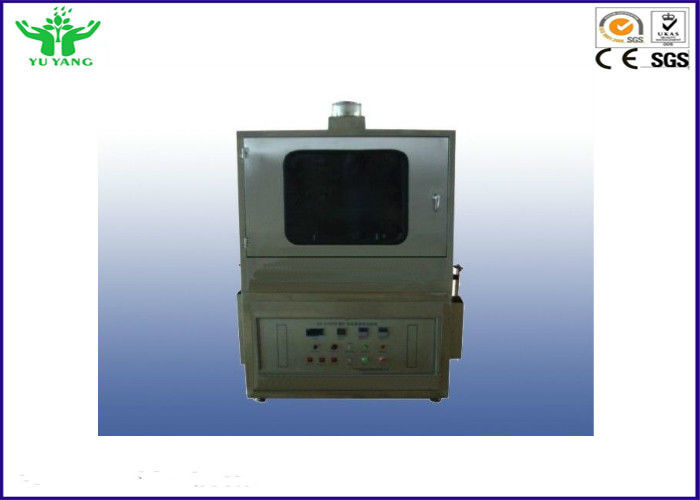

500W Urządzenie do testowania kabli i kabli z palnikiem węglowym z MT318 MTTM38

Urządzenie do testowania pożaru i kabli z przewodem węglowym o mocy 500W z MT386 MT318

Stosowanie:

Tester spalania kabli kopalniany został opracowany dla MT 386-2011 "Metoda badania i zasada oznaczania ognioodporności ognioodpornego kabla kopalnianego". Jest używany do testowania charakterystyki spalania kabla kopalnianego MT 818-2009 w warunkach przeciążenia. .

Struktura:

1. Komora sterująca, wyposażona w źródło zasilania i termometr, która może wytworzyć 50 Hz i więcej niż 5-krotność prądu znamionowego badanej części, a także może mierzyć rdzeń mocy za pomocą termopary zamontowanej na badanym elemencie. Zakres temperatur termometru wynosi 0 ~ 1200 ° C, a dokładność to poziom 1.

2. Komora spalania: komora spalania jest umieszczona pod wyciągiem lub wyposażona w wentylator oddymiający. Skrzynia jest wyposażona w dwa zestawy metalowych podpór i standardowych pochodni metanowych. Materiał palnika to mosiądz H62. Paliwem dla palnika jest gaz ziemny lub syntetyczny metan.

Komora spalania:

1. Rozmiar całkowity: L1100 * W525 * H1300mm

2. Komora spalania: L1100 * W525 * H400mm, objętość ≥0,5 m3

3. Komora jest przetwarzana za pomocą obrabiarek CNC, łuk kołowy. Wysokiej jakości materiał ze stali nierdzewnej SUS304 charakteryzuje się pięknem, odpornością na korozję i rdzą.

4. W górnej części pudła znajduje się potężny system odprowadzania dymu. Po zakończeniu testu spaliny mogą być odprowadzane na zewnątrz; podczas testu system jest zamknięty.

5. Otwórz otwór 120 mm w odległości 310 mm od dna szafki po obu stronach szafy, aby przeprowadzić próbkę.

6. Przód komory badawczej jest wyposażony w okienko obserwacyjne z hartowanego szkła, które można zamknąć podczas badania, aby ułatwić obserwację testu.

Standardy:

MT 318

MT 818.9 Kabel do kopalni węgla. Część 9: Lekkie, ruchome kable elastyczne dla kopalni węgla o napięciu znamionowym 0,3 / 0,5 kV

Palnik:

1. Naszym samodzielnie opracowanym i opracowanym materiałem jest mosiężna latarka H62, która w pełni spełnia wymagania MT386-2011.

2. Standardowa moc: 500 W.

3. Średnica dyszy przeciwpożarowej: ¢ 0,90 ± 0,03 mm, długość dyszy: 1,60 ± 0,05 mm, wysokość dyszy od wlotu powietrza 102 mm, średnica wewnętrzna węża pożarowego ¢ 9,5 mm.

4. Kąt palnika: 90 ° w pionie (oś podłużna jest utrzymywana w płaszczyźnie pionowej i tworzy kąt 90 ° w kierunku pionowym), regulowana, od wlotu powietrza, wewnętrzny płomień 70 ~ 80mm, płomień zewnętrzny 115 ~ 135mm, regulowany .

5. Gaz: metan / gaz (czystość ponad 98%, certyfikowany przez certyfikat dostawcy), wartość kaloryczna 998 BTU (brytyjska jednostka cieplna) / stopa sześcienna. 37,1 mega dżuli na metr sześcienny. (Dostarczone przez użytkownika)

System pomiaru temperatury:

1. Zaimportuj termoparę typu K, z rurką ze stali nierdzewnej o średnicy 1,0 mm jako płaszczem.

2. Inteligentna tabela regulacji temperatury PID pasuje do termopary typu K, odczyt 0 ~ 999,9 ° C

Reguła decyzji:

1. Jeżeli czas palenia się jest krótszy niż 4 minuty, a długość zwęglenia jest mniejsza niż 15 cm, test próbki jest akceptowalny.

2. W stanie załadowania, jeżeli w sumie trzy testy spełnia drugie przejście, ocenia się je jako dopuszczalne.
