ISO 9239-1 ASTM E648 Krytyczny strumień promiennika z promieniującym źródłem energii cieplnej
Opis:

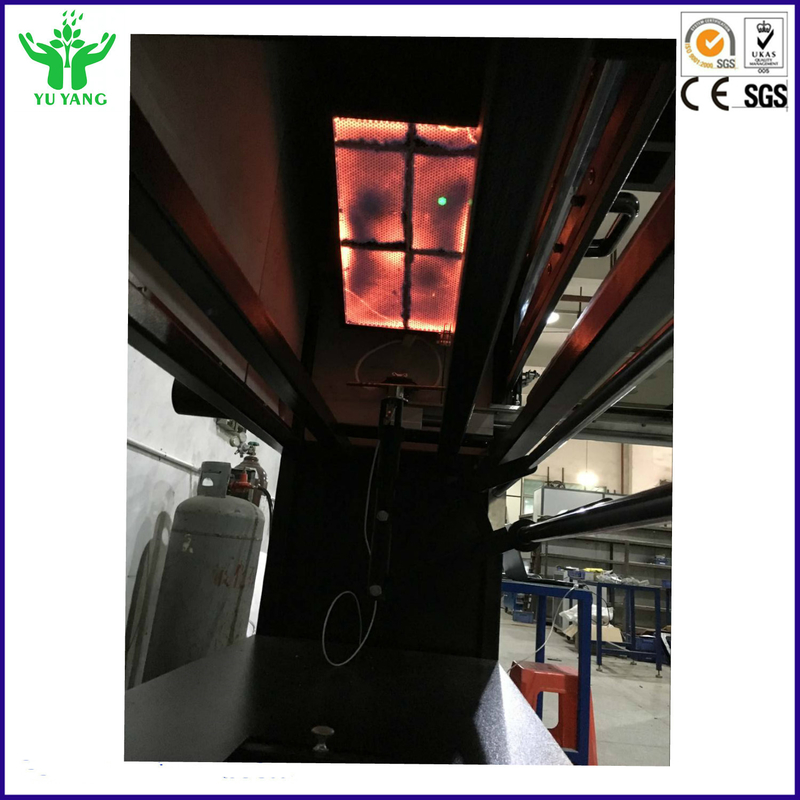

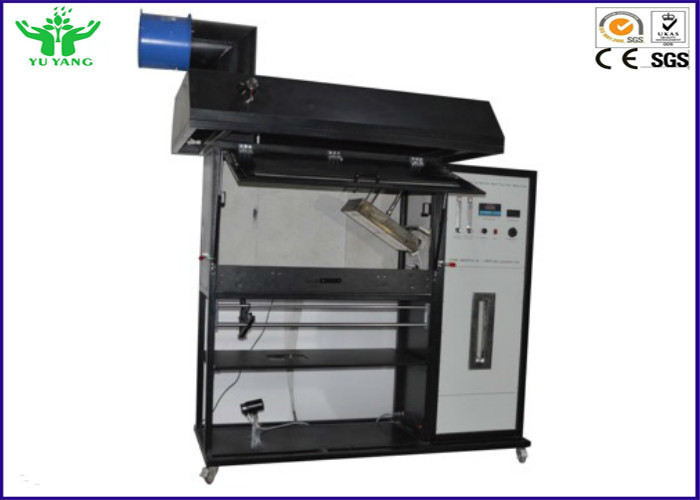

PROJEKT PANELI PROMIENIOWANIA PODŁOGOWEGO (CRITICAL RADIANT FLUX), ASTM E 648, NFPA 253, FED. STD. NIE. 372, NBSIR 75-950: Urządzenie Floor Radiant Panel obejmuje poziomo zamontowaną próbkę do badania pokrycia podłogowego, która odbiera energię promieniowania z panelu promiennikowego zasilanego gazem i powietrzem zamontowanego powyżej jednego końca próbki i nachylonego pod kątem 30 °. Promiennik wytwarza profil strumienia promieniowania wzdłuż długości próbki w zakresie od maksymalnie 1,1 W / cm2 bezpośrednio pod panelem do około 0,1 W / cm2 na końcu badanej próbki. Palnik gazowy jest używany do inicjowania zapłonu w próbce. Odległość, jaką układ podłogowy wypala do zgaśnięcia, przelicza się na waty na centymetr kwadratowy (W / cm2) i podaje się jako strumień promieniowania krytycznego (CRF). Jest to minimalna energia promieniowania, której potrzebuje ogień do podtrzymania rozprzestrzeniania się płomienia w systemie podłogowym. W teście tym wyższa liczba oznacza bardziej odporny na płomienie układ; tj. 0,45 W / cm2 jest lepsze niż 0,22 W / cm2.
Standard:
GB / T11785 "Pomiar wydajności posadzki - promieniujące źródło ciepła"
ISO 9239-1: 2002 "Wydajność spalania podłóg Część 1 - wydajność spalania określana jest przy pomocy promieniowania cieplnego"
ASTM E648: Standardowa metoda badania dla krytycznego strumienia promieniowania systemów pokrycia podłogowego przy użyciu promieniowania cieplnego
ASTM E970: Standardowa metoda testowa dla krytycznego strumienia promieniowania z odsłoniętej izolacji na poddaszu przy użyciu promieniowania cieplnego Źródło energii
NFPA 253: Standardowa metoda badawcza dla krytycznego strumienia promieniowania systemów pokrywania podłogi przy użyciu promieniowania cieplnego źródła energii
Parametr:
1. Zasilanie: AC 220 V, 50 HZ;
2. Całkowita moc: 2KW;
3. Timer: dokładność pomiaru czasu <1s / h;
4. Zakres pomiaru strumienia ciepła: (0-15) kW / m2;
5. Dokładność strumienia strumienia ciepła: ± 0,2 KW / m2;
6. Dokładność miernika strumienia ciepła: <± 3%;
7. Zakres pomiaru temperatury promieniowania cieplnego: 400-600 ℃, dokładność ± 0,5 ℃;
8. Błąd temperatury ciała czarnego: ± 5 ℃;
9. Prędkość wydechu: (2,5 ± 0,2) m / s;
10. Wydajność wydechu: (39-85) m3 / min;
11. Porowaty panel promiennikowy o rozmiarze: 300mm × 450mm, około 900 ℃ wysoka temperatura;
12. Termoelement: termopara płaszczowa ze stali nierdzewnej o średnicy K 3,2 mm;
13. Wymagania dotyczące strumienia strumienia ciepła: przy 200 mm: (9,1 ± 0,4) KW / m2;
przy 400 mm: (5,0 ± 0,4) KW / m2;
przy 600 mm: (2,4 ± 0,2) KW / m2;
14. Gazy do spalania: propan (klient);
15. Natężenie przepływu gazu spalinowego: (0,026 ± 0,002) L / S;
16. Palnik spalania: średnica zewnętrzna ¢ 10 mm średnica wewnętrzna ¢ 6 mm, rura palnika uderza w otwór 35 ¢ 0,7 mm;
17. Wysokość płomienia: regulowana 60 ~ 120 mm;
18. Układ zapłonu: elektroniczny zapłon wysokiego napięcia;
19. Wydajny układ wydechowy: Ta maszyna jest wyposażona w wydajny wentylator wyciągowy, po zakończeniu testu system rozpocznie wydmuch powietrza z wentylatora wyciągowego na zewnątrz.
Specyfikacja:

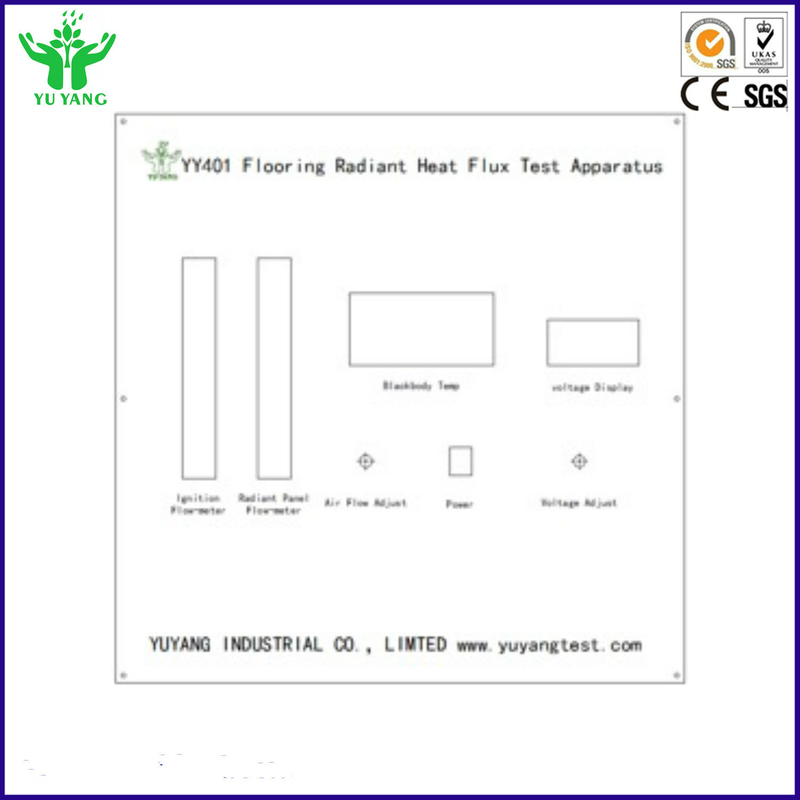

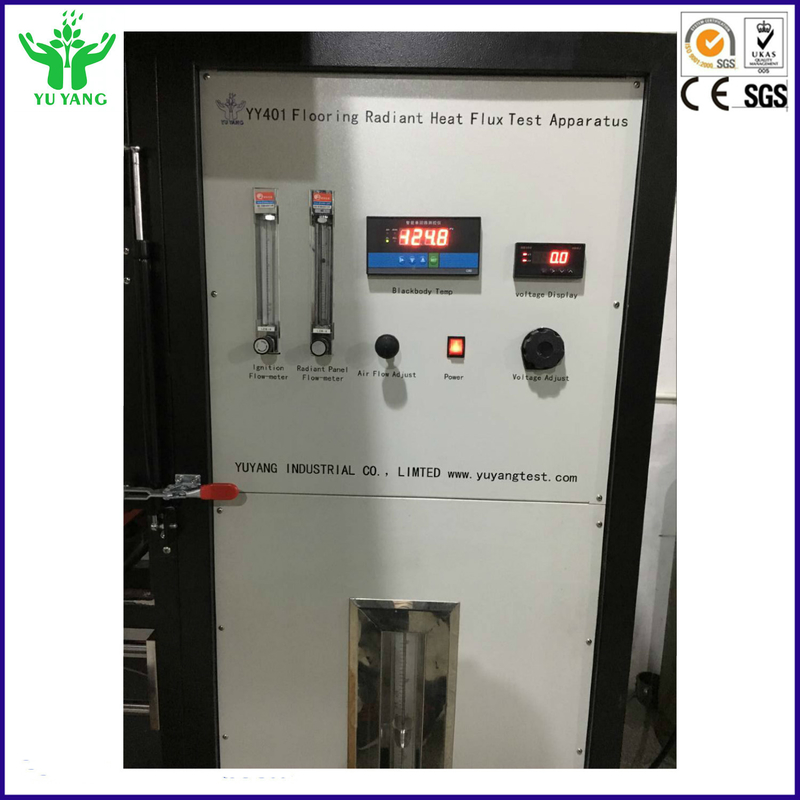

1. Urządzenie składa się z komory spalania i skrzynki kontrolnej;
2. Wielkość komory spalania: L1420 * W1200 * H2300 (mm);
3. Wymiar zewnętrzny: L2530 * W1270 * H2700mm (w tym szafka elektryczna);
4. Skrzynka kontrolna / materiał komory spalania: wysoka jakość (t = 1,2 mm) 304 jest ze stali nierdzewnej, obróbka CNC, okrągły ładny kształt;
5. Lampa lutownicza: wyprodukowana przez naszą firmę, 304 materiał ze stali nierdzewnej, w pełnej zgodności z normami GB / T11785;
6. Inne części mechaniczne wykonane są z 304 stali nierdzewnej lub materiału A3 grubszego poszycia, antykorozyjnego i rdzy.
