ISO 8124-4 Głowica udarowa z elementów wahadłowych bez akcelerometru Urządzenia do testów zabawek

ISO 8124-4 Głowica udarowa z elementami obrotowymi bez akcelerometru Urządzenia do testowania zabawek

Opis:

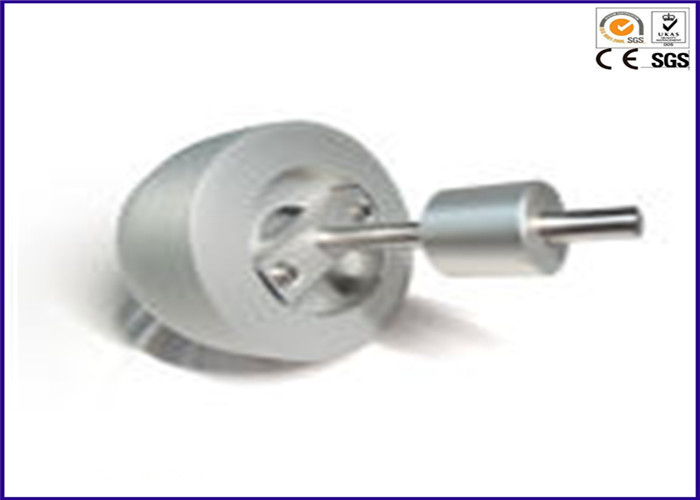

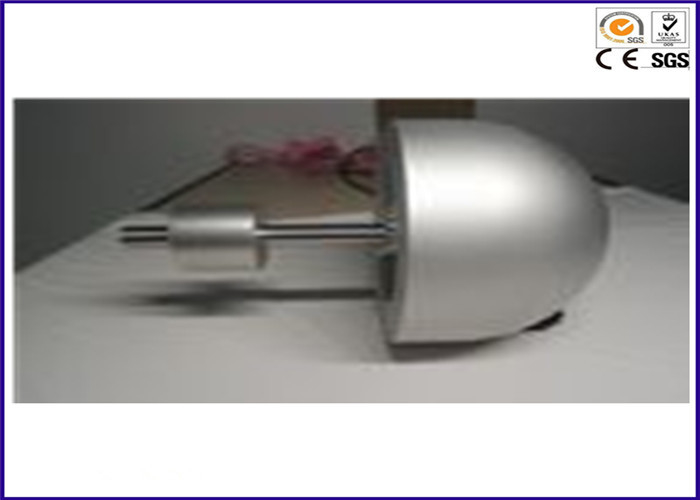

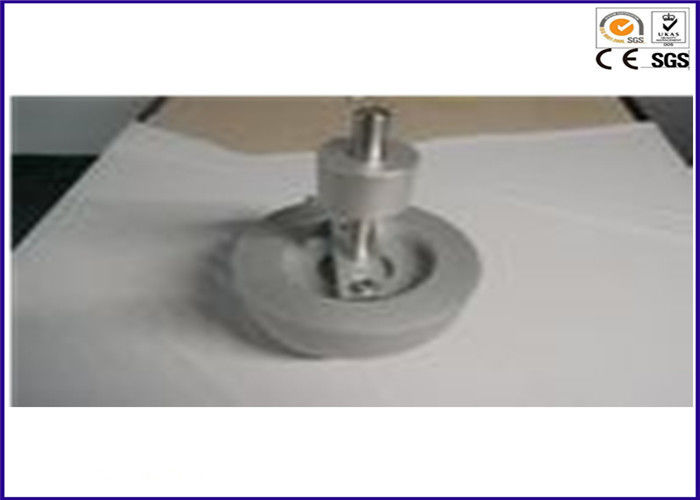

Masa próbna, składająca się z sfery aluminiowej lub półkuli o promieniu 80 mm ± 3 mm, oraz całkowitej masy (włącznie z przyspieszeniomierzem) wynoszącej 4,6 kg ± 0,05 kg. Uderzająca część powierzchni uderzonej i przyspieszeniomierza powinna być jednorodna i pozbawiona wolnych przestrzeni. Kable podłączone do akcelerometru umieszcza się w taki sposób, aby zmniejszyć do minimum wpływ na masę badanej masy.

Standard:

ISO8124-4 6.4.1

Procedura:

Założyć i zainstalować element wahliwy, który ma być testowany zgodnie z instrukcjami producenta.
Zawiesić huśtawkę za pomocą środków zawieszenia, które zostały dostarczone z huśtawką i na maksymalnej wysokości, które pozwalają. Jeśli linki lub kable są środkami zawieszenia, mogą wymagać rozciągnięcia w celu umożliwienia płynnego ruchu, gdy huśtawka zostanie zwolniona podczas badania. Jeśli to konieczne, na końcu każdej liny lub kabla należy nałożyć obciążenie, na przykład 5 kg, i pozostawić na 6 godzin lub dopóki linki lub kable nie zostaną wyprostowane.
Wyreguluj wszystkie elementy zestawu tak, aby łańcuchy zawieszenia dla masy testowej były równoległe do środków zawieszenia elementu wahadłowego. Zawiesić i wyregulować masę próbną tak, aby punkt styku elementu wychylającego i środek masy testowej znajdowały się w tej samej płaszczyźnie poziomej, co środek ciężkości badanej masy. Upewnij się, że łańcuchy dla masy testowej nie są skręcone i że masa testowa wisi w pionowej linii.
Umieść znak indeksu na boku elementów wahliwych, które są podparte łańcuchami, linami, kablami lub innymi nieróżnymi elementami zawieszającymi. Oznaczenie indeksu może znajdować się na dowolnej części podwieszonego elementu, która znajduje się bezpośrednio pod punktem obrotu w swobodnym położeniu spoczynkowym.
Elementy wahadłowe, które są podparte łańcuchami, linami, kablami lub innymi nieróżnymi elementami podwieszającymi, powinny być podnoszone wzdłuż ich łuku, dopóki rzut boczny linii prostej przez punkt obrotu i znak indeksu nie tworzy kąta 60 ° ± 1 ° w pionie. Gdy zawieszony element podniesie się do pozycji testowej, w elementach zawieszających zostanie wygenerowana pewna krzywizna. Wyregulować pozycję zawieszonego elementu w celu określenia krzywej, która zapewnia stabilną trajektorię.
