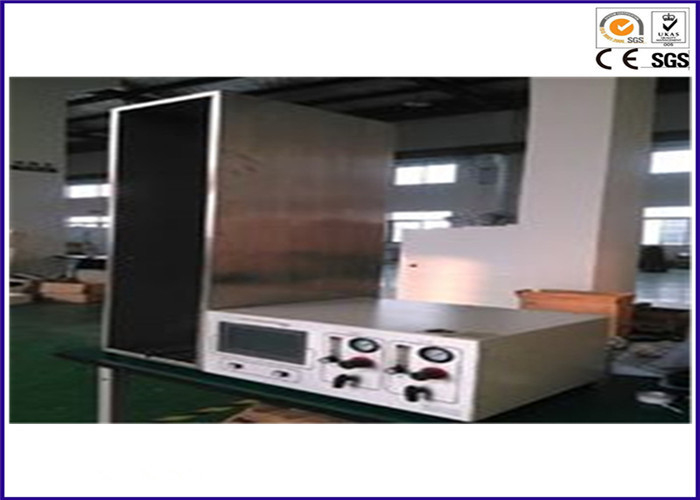

Piec testowy odporności ogniowej IEC 60331, sprzęt do testowania udarowego przewodu / kabla

IEC 60331 Drut i kable Urządzenia do testowania udarności ogniowej

Opisy:

Przewody i kable Zderzak odporny na działanie ognia jest stosowany do wykrywania odporności ogniowej okablowania kabli lub sieci energetycznej, spalania nie mniej niż 830 stopni, płomienia i powoduje pewne drgania udarowe, obwód testu integralności kabli.

Normy:

IEC 60331 Badanie integralności przewodów i kabli w warunkach płomienia

IEC 60331 Część 12 Instrument - przynajmniej poniżej 830

IEC 60331 Część 31 Procedury zapłonu uderzeń i wymagania - napięcie znamionowe do kabla KV 0.6 / 1.0

Główne cechy:

1. Źródło ciepła dla dyszy palnika typu propan o długości nominalnej 500 mm, wyposażone w mieszadło Venturiego;
2. 3 rzędy otworów spalania rozłożone rozmieszczenie, przedni koniec średniej palnika szerokość: 15mm, średnica otworu: 1.32mm, odległość środka otworu: 3.2mm;
3. Rama drabinki testowej kabla instalacyjnego jest zamocowana na podstawie stalowej podpory;
4. W trakcie testowania zgodnie z wymaganiami różnych prób dopasowania rozmiaru kabli pionowych po obu stronach drabiny (dł. Drabinkowa: 1200mm, wysokość: 600mm, waga: 18 + 1kg);
5. Generator udarowy jest prętem okrągłym o niskiej zawartości węgla o średnicy 25 + 1mm i długości 600 + 5mm;
6. Generator szoków równolegle do osi obrotu ramy drabinki dla centralnego obrotu swobodnego, a górna krawędź drabinki w lewo 200 + 5 mm;
7. Trzpień przegubu będzie podzielony na dwie części, dłuższa część ramy drabinki udarowej, długość 400 + 5 mm;
8. Przednia odległość palnika palnika nie mniejsza niż 200 mm, a odległość od ściany skrzyni nie jest mniejsza niż 300 mm;
9. Oś palnika od dolnego końca próbek kablowych o średnicy 40 ~ 60 mm, od osi podłużnej pionowej osi wokół przewodu palnika 100 ~ 120 mm.
