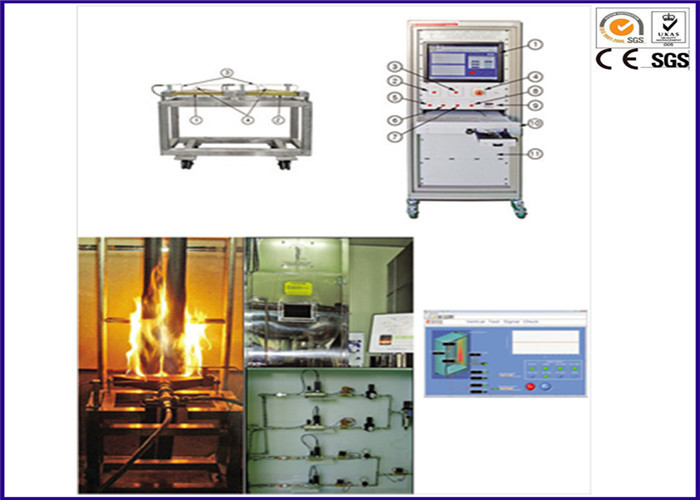

Laboratoryjna komora testowania ognia, wiązka kabla pionowego testu rozprzestrzeniania płomienia

IEC 60332-3 Urządzenia do badań ogniowych laboratoryjnych, wiązka kabli pionowych płomieniowych Tester

Wprowadzenie:

Próbnik rozproszenia pionowego kabla pionowego służy do wykrywania pionowo zamontowanych w określonych warunkach dla pionowego rozprzestrzeniania płomienia, które blokują zdolność wiązki kablowej lub kabla światłowodowego. Zgodnie z normą IEC60332-3-10: 2000 <Testy na kablach światłowodowych i elektrycznych w warunkach pożaru - Część 3-10: Sprawdzenie pionowego rozprzestrzeniania się płomieni wiązań wiązek pionowych przewodów lub kabli>,

Standard:

UL1685, IEC 60332-3-10, EN 50399, GB / T 18380.31

System sterowania:

1. PLC z wielkoekranowym systemem sterowania ekranem dotykowym;

2, automatyczny system automatycznego dopasowania; Zakres czasowy 999min, dokładność 1s;

3, dane eksperymentalne są automatycznie przechowywane, bezpłatne zapytanie;

4, 40 minut, 1 godzina przypomnienia;

5, wzory z elektrycznym dźwigu dźwigu.

Parametry techniczne:

1. Wewnętrzne wymiary komory testowej ze stali nierdzewnej: 1.000 (W) × 2000 (D) × 4000 (H) mm, uzupełnione izolowanym materiałem wełny mineralnej
2. W dolnej części komory testowej znajduje się otwór o wymiarach 800 (W) x 400 (D) w pozycji 150 mm od przedniej strony komory w celu dostarczenia powietrza
3. Otwór wydechowy górnej części: 300 (W) × 1 000 (D) mm
4. Szerokie drabinki ze stali nierdzewnej: 500 (W) × 3, 500 (H) mm; Ilość: 1
5. Standardowe drabinki ze stali nierdzewnej: 800 (W) × 3, 500 (H); Ilość: 1
6. Dwa zestawy palników standartowych typu propan
7. Dwa zestawy urządzeń do mieszania gazów Venturiego
8. Manometr i zawór redukcyjny ciśnienia, który może regulować propan i ciśnienie powietrza do 0,1 MPa
9. Rotametr: służy do regulacji i regulacji przepływu gazu
10. Na korpusie komory jest drabina stalowa i poręcz, co jest wygodne dla użytkownika do testowania na górze
11. Wyposażony w zawór kulowy, dzięki czemu powietrze może być zamykane ręcznie
12. Automatycznie ustawić czas płomienia, a następnie dopływ powietrza można wyłączyć automatycznie
13. Zamontowane termopary K wewnątrz komory, wskazujące temperaturę wewnętrzną
14. Przy wymuszonym urządzeniu gaśniczym
15. Automatyczne urządzenie podnoszące

Specyfikacja:

1, Rozmiar komory: 1.165 (W) × 2,165 (D) × 4,350 (H) mm

2, Rozmiar konsoli: 600 (W) × 750 (D) × 1,600 (H) mm

3, moc: AC 220V, 50 / 60hz, 15A

4, Waga: 1500 kg
