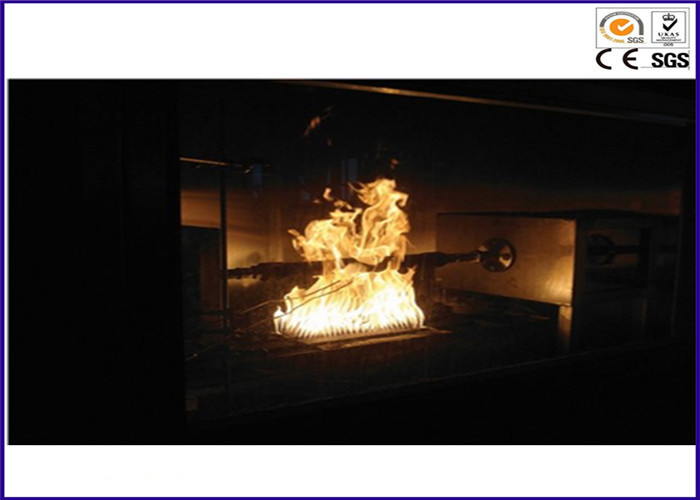

Aparatura do badań odporności ogniowej, przyrząd do testowania rur / węży FTP II Res A 753

Opis:

Test odporności ogniowej armatury przeciwpożarowej spełniają następujące trzy standardy: Test odporności ogniowej zaworu (ISO 10497), Test odporności ogniowej zespołu węży (ISO 19921 i 19922), Test odporności ogniowej rur z tworzyw sztucznych (FTP II Res A 753)
Po zastosowaniu imitacji ognia przy użyciu palnika wskazanego w normach różnych zaworów w warunkach ciśnienia wewnętrznego, montaż węża o kilku średnicach znamionowych i plastikowej obudowie / kasecie, urządzenie mierzy wodoszczelność każdego testu.

Normy:

ISO 19921 i 2, ISO 10497, FTP II Res A 753

Specyfikacja :

1. Rozmiar komory testowej: (W) 1700 mm x (D) 900 mm x (H) 2000 mm

2. Rozmiar kaptura: (W) 1,700 mm x (D) 900 mm x (H) 2000 mm

3. Wielkość kanału: Ø400 x 2000 (L) mm

4. Wentylator wyciągowy: Napięcie armatury: 180V / obrót: 3000 obr./min. / 1,5 KM

5. Źródło ciepła

Sekcja Palnik: (W) 150 mm x (D) 500 mm / dysze: 20 ea / 0,1 m 2 / STS 304
Palnik wielokrotny: (W) Palnik 100 mm x (D) 420 mm / Jet 15 ea / STS 304

6. Kontroler przepływu masowego

Sterownik przepływu gazu (C3H8) 150 SLPM / wyjście sygnału: 0 ~ 5V / dokładność ± 1 FS
Sterownik przepływu masowego powietrza 300 SLPM / sygnał wyjściowy: 0 ~ 5 V / dokładność ± 1 FS

7. Statek wodny Rozmiar: Ø350 x L500 mm

8. Pompa wspomagająca: AC 220V / Max 20Bar

9. Kostka kalorymetru Wielkość: (W) 38 mm x (D) 38 mm x (H) 38 mm
Kocioł typu K: Ø3,2, (L) 235mm

10. System DAQ: 2-kanałowy moduł wejść / wyjść analogowych: ± 10VDC
2-kanałowy moduł wejść / wyjść cyfrowych: ± 5VDC

Cechy :

1. Zaprojektowane w prostym środowisku GUI dla użytkowników korzystających z narzędzi programistycznych LabVIEW

2. Zaprojektowane do zapisywania i zapisywania danych w czasie rzeczywistym za pomocą automatycznego sterowania Logic do odtwarzalności testowej

3. Analizuje dane i drukuje formularze raportów w celu spełnienia wymagań użytkownika.

4. Zaprojektowany, aby zastąpić palnik w równoważnych komórkach testowych, aby umożliwić test trzech norm.

5. Test FTP II Res A 753 umożliwia test poziomu 1 ~ 3

6. Wykonane ze stali nierdzewnej, komora testowa jest odporna na ciepło i korozję

7. Położenie palnika może być regulowane w celu kalibrowania różnych testów zaworów i przewodów.

Wynik testu

1. temperatura środka płomienia

2. temperatura płomienia zacisku wejściowego wody

3. temperatura wody w zacisku wejściowym kasety
