Miejsce pochodzenia:
CHINY
Nazwa handlowa:
YUYANG
Orzecznictwo:
BS 476 (20-23) – BS EN 1363 (1-2) – BS EN 1364 (1) – BS EN 1365 (1) BS EN 1366 (1-3) - BS EN 1634-1 – ASTM E 119 – ASTM E 814 - UL10 (B-C) - UL 263 – UL 1709 - UL10 (B-C) – UL 1479 – UL 2079 -- ISO 834 (1, 4, 8) - ISO 3008 – ISO 3009
Numer modelu:
YY407

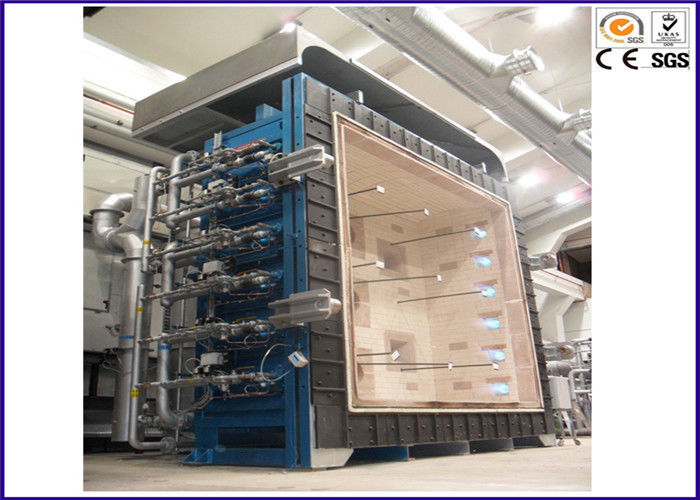

Tester palności pionowej / duża skala Pionowy piec testowy odporności ogniowej
Podanie:
Oceń odporność ogniową pionowych wyrobów budowlanych
Normy:
BS 476 (20-23) - BS EN 1363 (1-2) - BS EN 1364 (1) - BS EN 1365 (1) BS EN 1366 (1-3) - BS EN 1634-1 - ASTM E 119 - ASTM E 814 - UL10 (BC) - UL 263 - UL 1709 - UL10 (BC) - UL 1479 - UL 2079 - ISO 834 (1, 4, 8) - ISO 3008 - ISO 3009
Opisy:
Właściwości odporności ogniowej materiału dostarczają nieocenionych informacji w celu oceny zachowania próbki i jej zespołów.
Pionowy Piec Badań Odporności na Ogrzanie zapewnia metodę ilościową określania zdolności produktów i materiałów, w orientacji pionowej, do wytrzymywania narażenia na wysokie temperatury. Piec może być stosowany do oceny odporności ogniowej wyrobów, takich jak ściany, drzwi, amortyzatory, złącza i uszczelnienia penetracyjne. Dokonuje się tego poprzez ocenę wielu funkcji, w tym; pojemności nośnej, izolacji przeciwpożarowej oraz współczynnika przenikania ciepła badanych zespołów.
Dane techniczne:
Funkcje systemu:
1. Piec testowy odporności ogniowej z wewnętrzną komorą pomiarową 3000 mm (W) x 3000 mm (H) x 1300 mm (D)
2. Zdolność do przeprowadzania badań na próbkach pionowych, które są montowane na niestandardowych ramkach przytrzymujących.
3. Podłoga ogniotrwała składa się z izolacyjnych cegieł pożarowych, kruchych materiałów ogniotrwałych i płyt mineralnych.
4. Dach pokryty profilowanymi cegłami i zakotwiony z ogniotrwałymi odlanymi in situ.
5. Obudowa wykonana z łagodnych blach stalowych wzmocnionych stalowymi kanałami C, belkami dwuteowymi i kształtowników stalowych w celu przeciwdziałania zniekształceniom konstrukcyjnym spowodowanym ciepłem.
6. Wzorcowa ramka przytrzymująca zamontowana na przednim końcu pieca i zabezpieczona co najmniej 4 zestawami klamer.
7. Obudowa stalowa wyłożona mineralną płytą pilśniową na zimnej ścianie i ogniotrwałe cegły izolacyjne przymocowane do ściany za pomocą bloków in-situ o wysokiej temperaturze, na gorącej powierzchni.
8. W strategicznych miejscach na długiej ścianie bocznej znajdują się 4 zestawy portów wizyjnych wykonanych z odpornego na wysokie temperatury szkła kwarcowego. Umożliwi to operatorowi przeglądanie całej próbki podczas testu pożarowego.
9. Drzwi przesuwane z lekkiego tlenku glinu są umieszczone w izolowanej, chłodzonej powietrzem ramie. To zabezpiecza ciepło pieca, gdy porty wizyjne nie są używane.
10. 12 zestawów specjalnych palników świetlnych. Każdy palnik posiada jednostkę nadzoru płomienia w celu zapewnienia, że wszystkie jednostki spalania pracują zawsze w trybie awaryjnym.
11. Panel sterowania spalaniem pieca przeznaczony jest do pracy zarówno w trybie automatycznym jak i ręcznym. Automatycznym zapłonem palników jest za pomocą jednego przełącznika, uruchamiając palniki w oparciu o zaprogramowaną krzywą grzewczą, jak opisano w BS 476 Części 20-24, EN 1363 i krzywej węglowodorowej IMO. Ręczna kontrola palnika umożliwia indywidualne zapalanie palników.
LP Gazowe ogniotrwałe ognioodporne Luminous Soft Flame Burners
W pozycji pionowej pieca po każdej lewej i prawej stronie ścianki pieca zainstalowano 6 palników. Każdy palnik jest zaprojektowany do używania skroplonego gazu roponośnego i wszystkich niezbędnych systemów bezpieczeństwa płomienia, przerywanych systemów pilotowych i czujników temperatury.
Ramy nośne i ramiona przytrzymujące dla próbek testowych
Do montażu pionowych próbek dostarczane są dwie jednostki ramek. Podłoga ogniotrwała jest wykonana z prefabrykowanych bloków ogniotrwałych, zakotwiczonych do ramy stalowej. Ramy te są ramkami bez obciążenia. Do wysuwania ramki przytrzymującej próbki do pieca przewidziano osobną indywidualną ramę podnoszącą z dwoma hakami bocznymi. Pozwala to na łatwe umieszczenie pionowych i poziomych ramek mocujących w piecu.
Ogniotrwały podłużny przewód łączący i odprowadzający spaliny
Kominek / Stojak zbudowany jest ze stali miękkiej o grubości 9 mm i jest ogniotrwały wyłożony na pierwsze 6 metrów. Stack rozciąga się na co najmniej 3 metry nad poziomem fabrycznego dachu lub zgodnie z lokalnymi wymogami Code.
Dmuchawa do spalania do palników
System spalania jest wstępnie napełniany i testowany przed wysyłką.
Czujniki temperatury i manometr
System jest dostarczany z 9 termoparami typu K i termometrami płytowymi, manometrem ciśnieniowym i zespołem termoelektrycznym otoczenia.
System PLC
System PLC składa się z sterownika Siemens PLC i zgodnego z Siemensem zdalnego we / wy. Oprogramowanie do zarządzania danymi odporności ogniowej jest zapisywane w celu akceptowania i zapisywania danych zebranych podczas testów i jest przystosowane do spełnienia wymagań dotyczących ogrzewania zgodnie z normą BS 476 Części 20-22, EN 1363 i krzywą testu węglowodorów IMO. Inne standardowe krzywe temperatury czasowo-temperaturowe mogą być wstępnie zaprogramowane w systemie. Sterownik PLC zawiera wbudowany interfejs operatora, zawiera wymagane funkcje nagrywania i programowania oraz zawiera wszystkie niezbędne rozruszniki silników dla wszystkich silników w systemie. System jest zaprogramowany do dostarczania krzywych ogrzewania w czasie rzeczywistym i wyświetla informacje dotyczące kontroli pieca na ekranie komputera.
