Sprzęt do badań łatwopalności IEC 60332-3-10

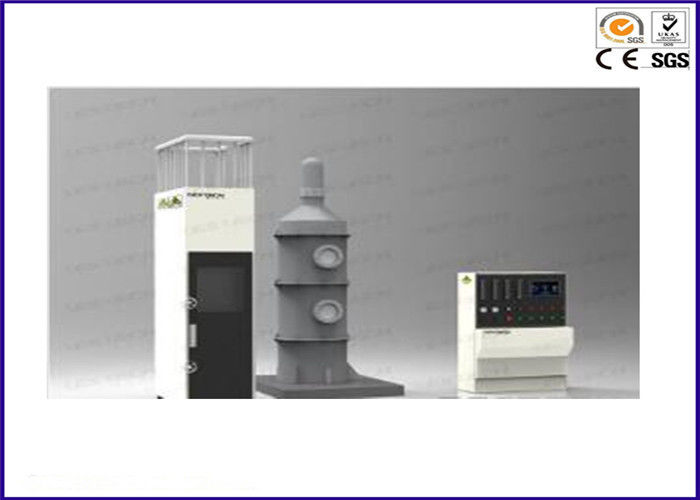

Tester Pionowego Rozprzestrzeniania Płomienia Kabli Wiązkowych z Kontrolą PLC zgodny z IEC 60332-3-10

Produkty:

Maszyna do testowania rozprzestrzeniania płomienia kabli wiązkowych w pionie została zaprojektowana zgodnie z odpowiednimi postanowieniami norm UL1685, GB18380.3 dotyczącymi wymagań dotyczących testów spalania przewodów i kabli. Spełnia również normy IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ Klasa D).
Tester Rozprzestrzeniania Płomienia Kabli Wiązkowych w Pionie to urządzenie służące do testowania pionowej instalacji kabla wiązkowego lub kabla optycznego w celu stłumienia pionowego rozprzestrzeniania się płomienia w określonych warunkach, jest niezbędnym urządzeniem do testu spalania wiązek kabli zasilających, kabli sterowniczych i światłowodowych. Ponadto, jeśli palnik testera zostanie ustawiony na 20 stopni, można go osiągnąć zgodnie ze standardami testowymi IEEE 383 (IEEE 1202). Tester ten może być wyposażony w port konfiguracji instrumentu uwalniania ciepła, a wraz z analizatorem gazu może mierzyć wartości mocy cieplnej, takie jak HRR (szybkość uwalniania ciepła), SPR (szybkość generowania dymu) i tak dalej.


Doświadczenie użytkownika:

1, Ten tester został zaprojektowany z dużą inteligencją i jest łatwy w obsłudze;
2, Z profesjonalnym projektem przemysłowym, pięknym wyglądem i rozsądnym układem;
3, To urządzenie jest precyzyjne, bezpieczne i stabilne;
4, Z systemem sterowania mikrokomputerem, inteligentnym procesem testowania, bez konieczności ręcznego mierzenia czasu.
5, Odporna na korozję szafa testowa ze stali nierdzewnej;

Standardy:

UL1685, IEC 60332-3-10, EN 50399

Główne cechy:

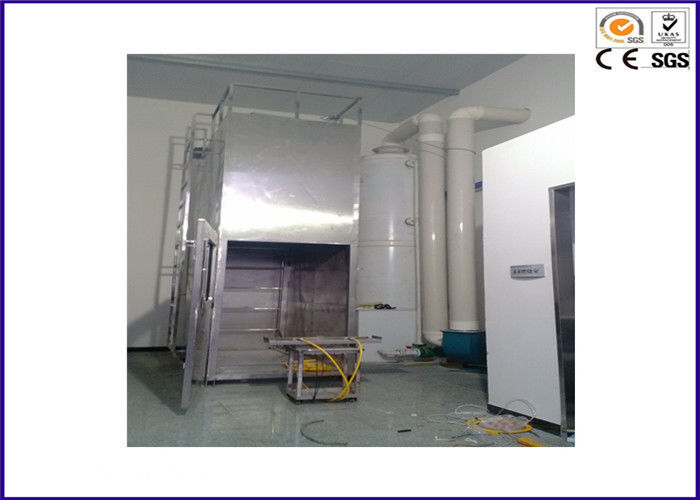

1, Wymiar skrzyni testowej ze stali nierdzewnej wynosi 1,000±100(W)x2,000±100(D)x4,000±100(H)mm. Wewnętrzna powierzchnia obudowy jest wyższa niż podłoże, a tylna strona pokryta jest materiałem izolacyjnym;
2, Wyposażony w drabinę ze stali nierdzewnej, zgodnie z wymaganiami GB/T18380.31;
3, 2 zapasowe uchwyty próbek;
4, Drabiny wykonane są ze stali nierdzewnej, odporne na korozję i łatwe do czyszczenia;
5, W dolnej części szafy znajduje się wlot powietrza o wymiarach 800±20(W)×400±10(D), w odległości 150+10mm z przodu skrzyni.
6, Wewnątrz skrzyni testowej zamontowana jest termopara typu K o średnicy 2 mm;
7, Przepływ powietrza wewnątrz pieca spalania może być stabilnie kontrolowany na poziomie (5000 ± 500) L / min.

Systemy spalania:

1, Palnik: Palnik gazowy propanowy typu pasmowego o wymiarach 257 mm × 4,5 mm i otworach o łącznej liczbie 242, rozmieszczonych w 3 liniach po 81,80,81, średnica otworu wynosi

1,35 mm, odległość między otworami wynosi 3,2 mm;
2, Wyposażony w precyzyjny zawór kulowy do odcinania gazu;
3, Dwa przepływomierze: przepływomierz powietrza i przepływomierz gazu oraz zawór regulacyjny;
4, Z przodu testera spalania znajduje się rura zapobiegająca cofaniu się płomienia, aby zapobiec cofaniu się gazu propanowego, zapewniając w ten sposób maksymalne bezpieczeństwo próbki.
5, Kąt spalania: poziomy; automatyczne urządzenie zapłonowe; (regulacja 20 stopni jest opcjonalna).
6, Palnik może automatycznie kompensować proces kompensacji gazu i powietrza za pomocą programu komputerowego, podczas gdy wiele tradycyjnych systemów pominęło ten wpływ.

Systemy kontroli:

1, PLC z systemem sterowania z dużym ekranem dotykowym;
2, Ten tester może automatycznie zapalać i automatycznie mierzyć czas, zakres pomiaru czasu wynosi 999 min, a precyzja 1 s;
3, Dane eksperymentalne są automatycznie zapisywane, bezpłatne zapytania;
4, Z funkcją przypomnienia o czasie 40 minut i 1 godziny;
5, Próbki są podnoszone za pomocą dźwigu elektrycznego.

Parametry aparatu:

1, Rozmiar skrzyni testowej wynosi 1,000±100(W)x2,000±100(D)x4,000±100(H) mm;
2, Dokładność anemometru wynosi 0,1 m / s;
3, Zakres anemometru źródła powietrza wynosi 8000 l/min; wylot wiatru wynosi (5000 ± 500) l/min i może być regulowany;
4, Gaz: 95% czystości propanu technicznego (klient);
5, Kontrola przepływu gazu: W warunkach 100 kpa, 20 ºC;
6, Dostawa gazu do spalania: Propan (lub LPG).
