Elektroniczny horyzontalny tester zapalności

Horyzontalny tester zapalności /Wielkoskalowy horyzontalny pieczarny do badań odporności ogniowej

Zastosowanie:

Ocena odporności ognia układu konstrukcyjnego poziomego

Standardy:

BS 476 (20-24), BS EN 1363 (1-2), BS EN 1364 (2), BS EN 1365 (2-4), BS EN 1366 (1-3), ASTM E 119, ASTM E 814, ASTM E 1966, UL 263, UL 1709, UL 1479, UL 2079, UL10 (B-C), ISO 834 (1, 5-7, 9),ISO 6944 (1-2), ISO 3008

Opis:

Odporność ognia materiału stanowiącego część zespołu jest nieocenionym narzędziem do oceny wydajności elementów konstrukcyjnych, na które polegają przepisy.

Specyfikacje:

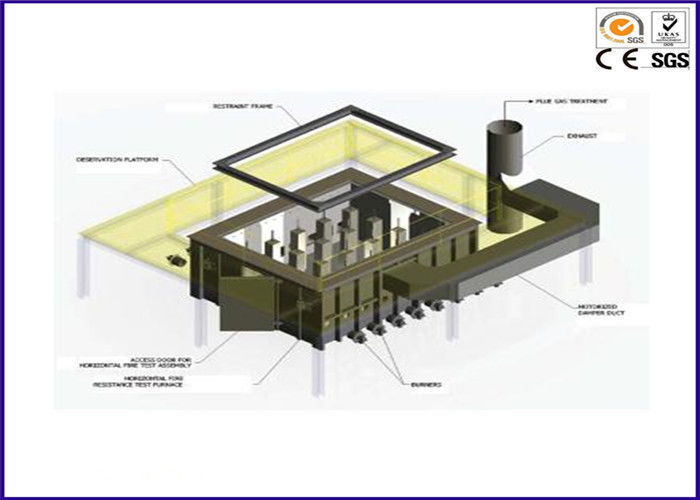

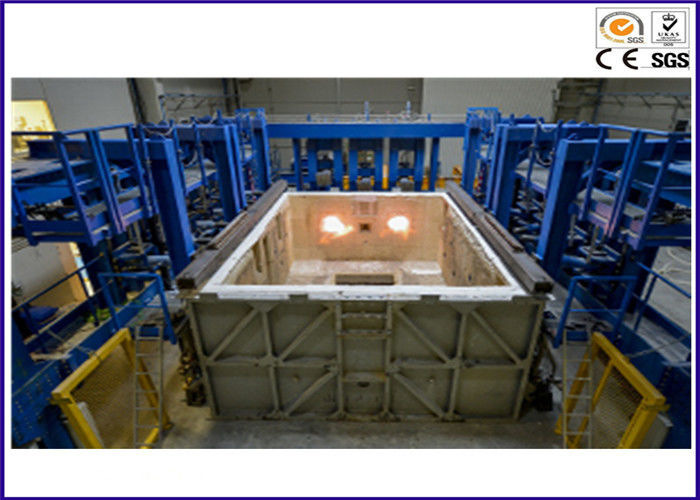

Horyzontalny pieczar do badań odporności pożarowej jest urządzeniem potrzebnym do oceny odporności pożarowej poziomego zespołu konstrukcyjnego, kolumny lub nośnika,i zapewnia metodę ilościowego określania zdolności materiału, w orientacji poziomej, w celu wytrzymania wysokich temperatur.zdolność do zabezpieczania ognia i przepuszczalność cieplną materiałów i systemów.

1. Możliwość przeprowadzenia testów zarówno nośnych, jak i nienasyconych na próbach horyzontalnych oraz na belki zamontowanych w niestandardowych ramkach przytrzymujących.

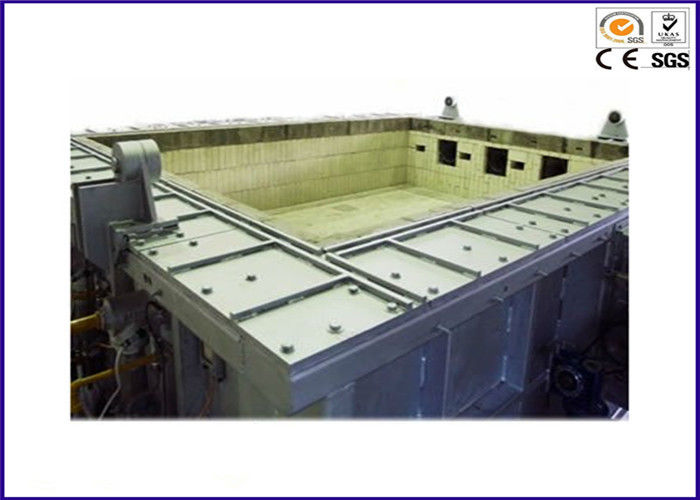

2. konstrukcja wyższa i bezpieczna ̇ ściany pieca zawierające podszewkę izolacyjną z cegieł ogniowych,ogniotrwałe płyty odlewane i płyty z włókien mineralnych na zimnej powierzchni oraz ogniotrwałe cegły izolacyjne zakotwiczone z powrotem do ściany z wysokiej temperatury odlewanymi blokami in situ, na gorącej twarzy.

3- Zdejmowalny dach wyłożony cegłami profilowanymi i zakotwiczony ogniotrwałymi materiałami odlewanymi in situ.

4Obudowa pieca wykonana z płyt stali miękkiej wzmocnionej stalowymi kanałami C, wiązkami I i sekcjami stalowymi w celu przeciwdziałania zniekształceniu konstrukcyjnemu spowodowanemu ciepłem.

5. ramy przytrzymującej próbki zabezpieczone minimum czterema zestawami zacisków.

6. 4 punkty widzenia wykonane ze szkła kwarcowego odpornego na ciepło, umożliwiające operatorom widzenie całej próbki testowej podczas badania ogniowego.

7Drzwi przesuwne wykonane z lekkiej aluminiowej stali są zamknięte w izolowanej ramie chłodzonej powietrzem, która chroni przed ciepłem pieca, gdy nie są używane wglądane.

8. 20 zestawów ogniotrwałych palników mieszanin dyszkowych (2 grupy po 10).Każdy palnik jest zaprojektowany do wykorzystania skroplonego gazu naftowego i posiada jednostkę nadzoru płomienia, aby zapewnić, że wszystkie jednostki spalania działają w trybie bezpiecznym od awarii w każdej chwiliWszystkie niezbędne systemy bezpieczeństwa przeciwpożarowego, systemy pilotażowe i czujniki temperatury są wbudowane.

9Panel sterujący spalanie pieca jest zaprojektowany tak, aby działał zarówno w trybie całkowicie automatycznym, jak i ręcznym.To uruchamia palniki w oparciu o wstępnie ustawionej krzywej ogrzewania, takie jak opisane w BS 476 części 20-24, EN 1363 i krzywej węglowodorów IMO. Ręczne sterowanie palnikiem umożliwia zapalenie poszczególnych palników według woli.

10Wymiary obszaru badawczego: 3000 mm (W) x 4000 mm (H) x 1000 mm (D)
