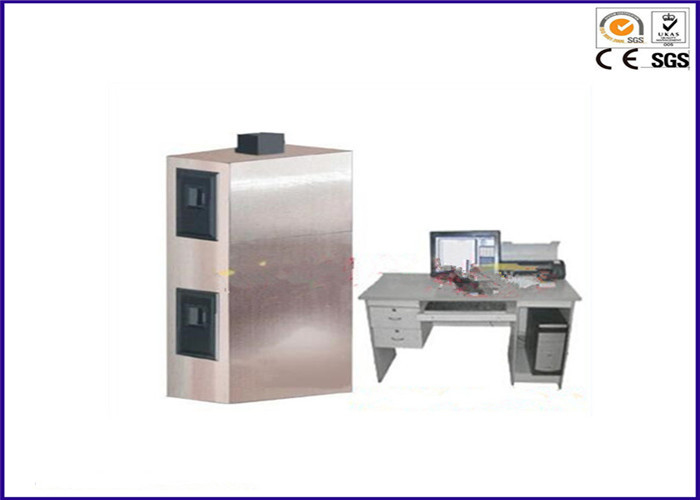

Automatyczne urządzenie do testowania pożaru w pionie, maszyna do badania palności UL 1666

Automatyczna linia UL1666 wału wału wału palnika Praktyczna maszyna do badania palności w pionie

Opis:

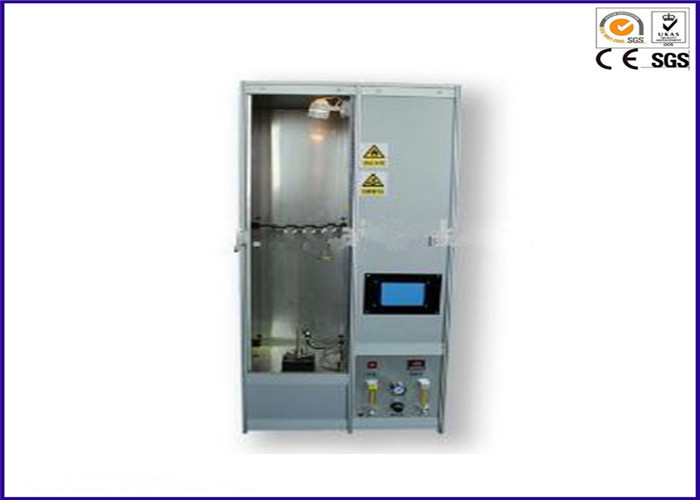

UL1666 Rura wału kabla Pionowa maszyna do badania spalania jest w pełni zautomatyzowanym urządzeniem, wyposażonym w szafę, aby zwiększyć bezpieczeństwo operatora. Urządzenie spełnia wymagania normy UL1581-2001 (1060 FT1, 1061, 1080VW-1, 1090, 1100FT2). Dotyczy pojedynczego przewodu i kabla, oraz testu poziomego, pionowego spalania w linii prostej. Czas nagrzewania i nagrywania liczby regulowanych, może być automatyczny / ręczny, przełączanie pionowe / poziome, ciśnienie gazu, regulacja przepływu i wyposażone w urządzenie do rozpoznawania temperatury płomienia.
Zawiera: Wysokość płomienia i 100% bawełna chłonna

Normy:

UL1666 << Testowanie wzrostu płomienia kabli elektrycznych i światłowodowych zainstalowanych pionowo w wałkach >>

ANSI / ASTM D 5207 i UL 1581, ANSI / ASTM D 5025

Dane techniczne:

Test c Hamber:

1. Manometr typu U: ciśnienie w komorze pomiarowej utrzymywane na poziomie 0-12 Pa;

2. Higrometr: temperatura i wilgotność w komorze pomiarowej;

3. Struktura komory: całkowita struktura betonowej ściany przez cegłę, pierwsza warstwa wynosi 1,22M, druga warstwa wynosi 3,66M, góra 2,24M. Wymiary zewnętrzne: 7,12 m wysokości x1,3 m szerokości x2,5 m długości;

4. Struktura ściany ma gęstość 106 lb / ft3 (1698kd / m3) betonu, przewodność cieplna (k) przy 21,1 ℃ dla 0.38Btu (0.055W / mk);

5. Pierwsza i druga warstwa przy zwykłej masie o grubości 203 mm kompozycji cementowej. Obudowa wykonana jest ze ściany w celu zapewnienia szczelności;

6. Otwór pomiarowy w drugiej warstwie musi znajdować się powyżej pionowego otworu pierwszego otworu pomiarowego (305 mm na 610 mm), każdy otwór 203 mm za pudełkiem i 102 mm z boku pudełka.

Urządzenie zapłonowe:

1. Składa się z rur stalowych o średnicy 1/2 cala, łokci 1/2 cala i tarczy rozpraszającej stal.

2. Zainstaluj miernik przepływu propanu, w którym wtryskiwany jest gaz

Wentylator: wentylator wyciągowy i anemometr są zainstalowane w wyjściu z gniazda testowego.

Źródło spalania: Gaz dostarczany do zapalnika musi być propanem klasy CP i zapewnić 2500 Btu ciepła na stopę sześcienną.

Wentylatory wyciągowe i przewody transportowe: Kanały stalowe są instalowane w środku górnej części komory testowej, a wentylator wyciągowy jest podłączony do kanału.

System zbierania danych: Sterownik PLC i komputer są wykorzystywane do zbierania i rejestrowania prędkości powietrza na wejściu i temperaturze termopary w drugim otworze co 5 sekund.
