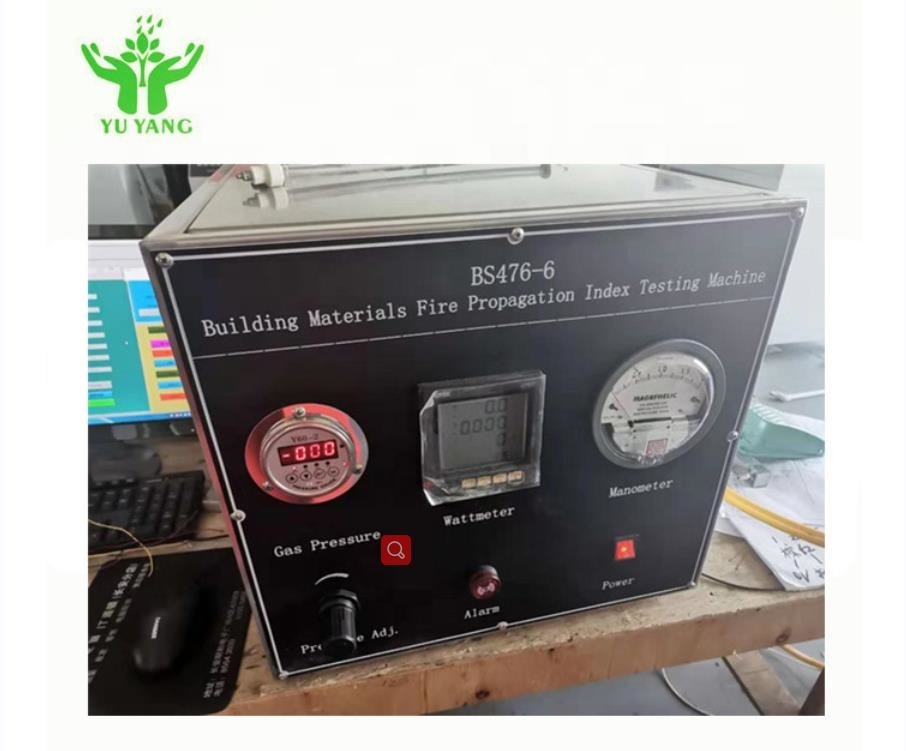

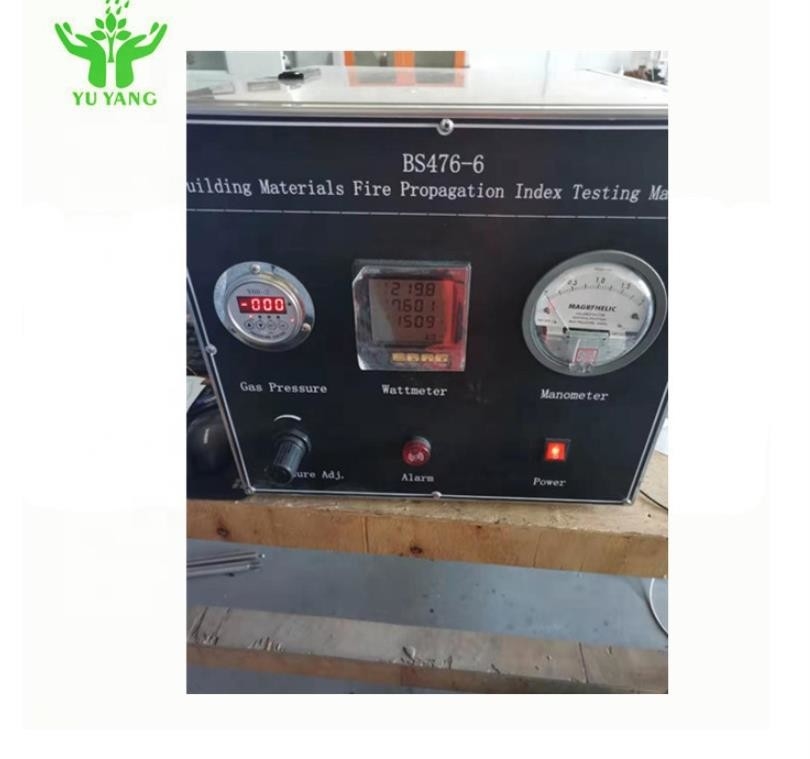

BS 476-6 Maszyna do badania palności propagacji materiałów i konstrukcji budowlanych

Przestrzegać BS476-6 „Badania ogniowe materiałów i konstrukcji budowlanych – Metoda badania rozprzestrzeniania ognia dla produktów” BS476-6: „Metody badań ognioodporności materiałów budowlanych i elementów budowlanych – Metody badań rozprzestrzeniania płomienia produktów”.

Główne parametry techniczne

1. Skład instrumentu: złożony z komory spalania, uchwytu próbki i elektronicznej części sterującej;
2. Komora spalania: Zawiera poziomy palnik gazowy i dwa elektryczne elementy grzejne oraz składa się z odłączanego stalowego komina i owiewki.Wymiary wewnętrzne komory spalania to 190 mm X 190 mm X 90 mm.Ściana komory obłożona jest płytą silikatową o grubości 1 cm.Przed komorą spalania znajduje się wlot powietrza 96mm*25mm oraz okienko wziernikowe miki 50mm*50mm.Podstawa próbki jest zamocowana za komorą spalania.W pomieszczeniu znajdują się lampy gazowe i 4 grzałki elektryczne.U góry komin i ruchoma czapka.
3. Uchwyt na próbki: Kwadratowy uchwyt na próbki wykonany z płyty krzemianowo-wapniowej o szerokości 22 mm i grubości 12,5 mm.Rozmiar krawędzi zewnętrznej to 265 mm * 265 mm, a rozmiar krawędzi wewnętrznej to 225 mm * 225 mm.Każdy z czterech rogów posiada okrągły otwór o średnicy 8 mm.W każdym z czterech rogów komory spalania znajduje się pręt ze stali nierdzewnej wystający poziomo o średnicy 8 mm.Włóż do okrągłego otworu w czterech rogach uchwytu próbki.Na przednim końcu pręta ze stali nierdzewnej znajdują się cztery okrągłe otwory o średnicy 4 mm.Uchwyt próbki, płytka kalibracyjna lub próbka, podkład niepalny, płyta tylna z krzemianu wapnia mogą być używane ze sprężynowymi i metalowymi kołkami.Jest mocowany za komorą spalania.Rozmiar płyty nośnej z krzemianu wapnia: 265 mm * 265 mm * 20 mm, okrągłe otwory o średnicy 8 mm w czterech rogach.Tkanina azbestowa jest używana jako uszczelka między uchwytem próbki a tylną ścianą komory spalania.
4. Komin i nasadka: Komin ma długość 190mm i wykonany jest z rury ze stali niskowęglowej o grubości 1mm i średnicy 38mm.Zdejmowana stalowa nasadka ma wysokość 152mm i jest wykonana z rury ze stali niskowęglowej o grubości 1mm i średnicy 76mm.
5. Lampa gazowa: Lampa gazowa składa się z poziomej stalowej rury.Grubość ścianki wynosi 1,5 mm, końce są zamknięte, a średnica 9 mm.W kierunku poziomym lampy znajduje się 14 małych otworów, średnica otworu wynosi 1,5 mm, a odstęp środkowy wynosi 12,5 mm.Ściana lampy znajduje się 15mm od dna komory spalania i 25mm od próbki.Dysza gazowa to palnik spawalniczy do spawania gazowego, każdy z zaworem regulacji gazu i zaworem regulacji powietrza.

6. Elementy grzejne: Cztery elementy grzejne są podzielone na dwie grupy, które są zamocowane poziomo nad komorą spalania.Dwa elementy grzejne na grupę, w odległości 6 mm, 25 mm między dwiema grupami.Każdy element grzejny ma długość 300mm, średnicę zewnętrzną 20mm i moc 500W.Element grzejny i rama urządzenia powinny mieć urządzenie uziemiające.
