DONGGUAN YUYANG INSTRUMENT CO., LTD
Chiny dobra jakość Producent sprzętu testującego
Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | YUYANG |
Orzecznictwo: | ISO |
Numer modelu: | CFRT |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Obudowa ze sklejki |
Czas dostawy: | 30 dni |
Możliwość Supply: | 5 zestawów |
Standard testowy: | IEC 60331-11 i 12, IEC 60331-21 ~ 23 | Pole zastosowania: | Przewód |
---|---|---|---|
rozmiar: | 1750 mm (szer.) X 680 mm (gł.) X 1400 mm (wys.) | Kolor: | Biały |
Elektryczne: | AC 380 V 3-fazowy, 50/60 Hz, 30 A. | Temperatura otoczenia: | Praca od 10 ° C do 35 ° C |
Gwarancja: | 1 rok | Waga: | 160 kg |
słowo kluczowe: | Aparatura zapewniająca integralność obwodu w warunkach pożaru | ||
High Light: | spark testing equipment,flame test chamber |

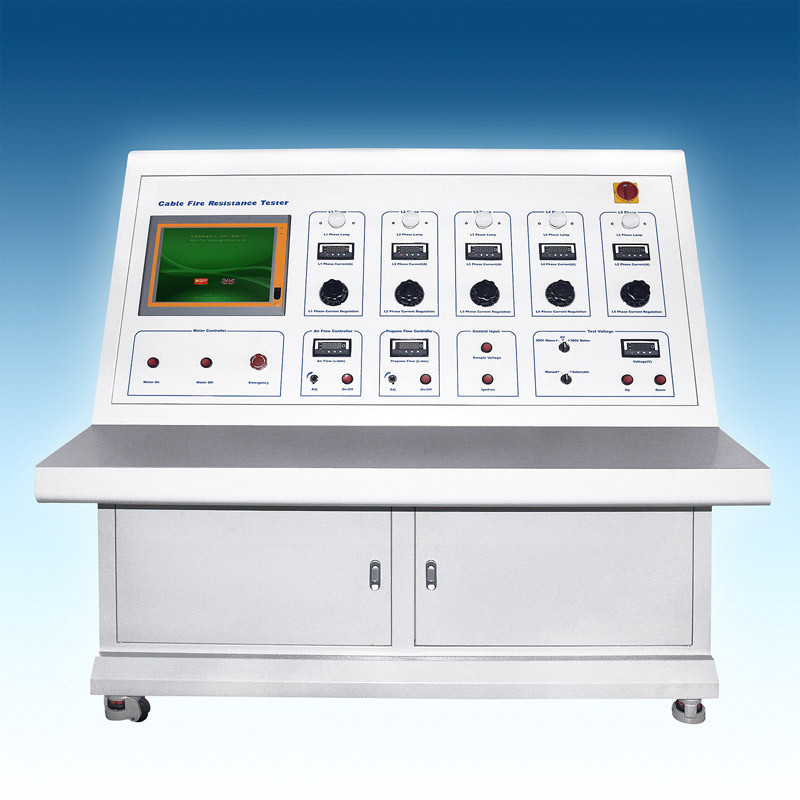

Test odporności kabla na ogień pod kątem integralności obwodu w warunkach pożaru
Wprowadzenie
To urządzenie do testowania odporności na ogień przeznaczone do testowania kabli wymaganych do zachowania integralności obwodu, gdy jest ono narażone na sam ogień lub pożar z porażeniem, gdy warunki testu oparte są na płomieniu o kontrolowanej mocy cieplnej odpowiadającej temperaturze co najmniej 750˚C lub pożarowi z uderzeniem w temperaturze co najmniej 830 ° C.
IEC 60331 Test kabli elektrycznych w warunkach jodłowych Integralność obwodu
IEC 60331 część 11 Sam ogień w temperaturze płomienia co najmniej 750˚C
IEC 60331 część 21 Kable o napięciu znamionowym do 0,6 / 1 kV włącznie
IEC 60331 część 12 Pożar z uderzeniem przy temperaturze płomienia wynoszącej co najmniej 830˚C
IEC 60331 część 31 Pożar z udarem Przewody o napięciu znamionowym do 0,6 / 1 kV włącznie
Standardy:
IEC 60331-11 i 12: 2002
IEC 60331-21 ~ 23: 1999
cechy
Źródło ciepła: gazowy palnik propanowy typu AGF
Konstrukcja z 3 rzędami otworów poprzecznych, Średnia szerokość palnika z przodu: 15 mm, Średnica otworu: 1,32 mm, Odległość między środkami: 3,2 mm.
Wypolerowany rząd otworów w otworze pilotowym dla zachowania płomienia po obu stronach płyty palnika.
Dwie termopary są zainstalowane poziomo, oddzielone 45 mm po lewej i prawej stronie linii środkowej palnika, aby sprawdzić temperaturę.
Kontrolery przepływu masowego do regulacji przepływu gazu i powietrza, dokładność nie mniejsza niż 1,5%.
Oprogramowanie może pokazywać temperaturę kalibracji palnika, prędkość przepływu propanu i powietrza itp.
Prąd jest dostarczany przez trójfazowy transformator gwiazdowy o wystarczającej pojemności do utrzymania wymaganego napięcia testowego, gdy nie można utrzymać integralności obwodu.
Wskaźnik podłączenia przewodu (wskaźnik LED) w celu utworzenia prądu.
Wartość napięcia jest ustawiana automatycznie przez oprogramowanie i regulowana przez kontroler centrali.
Cyfrowy wyświetlacz danych prądu i napięcia, dokładność prądu wynosi 0,001A.
Zabezpieczenie prądowe za pomocą bezpiecznika 2A.
Dane pomiarowe prądu i napięcia w czasie rzeczywistym są gromadzone komputerowo i generowane są krzywe prądu i napięcia.
Gdy nie można zachować integralności obwodu, odpowiednia lampka kontrolna gaśnie, komputer automatycznie określa stan i rejestruje czas oraz wysyła alarm dźwiękowy i świetlny.
Wymagania instalacyjne Badanie odporności ogniowej pod kątem integralności obwodu w warunkach pożaru
Elektryczny | AC 380 V 3-fazowy, 50/60 Hz, 30 A. |
Temperatura otoczenia | Praca od 10 ° C do 35 ° C |
Rozmiar | 1750 mm (szer.) X 680 mm (gł.) X 1400 mm (wys.) |
Waga | 160 kg |
Gaz | powietrze i propan |
