16 CFR1633 Materace do badania otwartego płomienia, urządzenia do badań ogniowych

16 CFR1633 Materace do badania otwartego płomienia, urządzenia do badań ogniowych

Cel, powód:

Ta część 1633 ustanawia wymagania dotyczące palności, które muszą spełniać wszystkie zestawy materacy przed sprzedażą lub wprowadzeniem do obrotu. Zadaniem maszyny jest zmniejszenie liczby zgonów i obrażeń związanych z pożarami materacy poprzez ograniczenie rozmiaru ognia generowanego przez materac ustawiony podczas trzydziestominutowego testu.

Maszyna służy do oceny postępu pożaru i energii w materacu lub materacu wystawionym na działanie źródła zapłonu zbliżonego do spalania bielizny pościelowej. 16 CFR część 1633 to norma federalna w USA i wszystkie wyprodukowane lub importowane materace i zestawy materacy muszą spełniać ten standard.

Standard:

16 CFR część 1633 „Standard palności (otwarty płomień) zestawów materacy”.

Funkcje:

Materac lub zestaw materaca znajduje się na szczycie stalowej platformy i wystawiony na działanie dwóch palników w kształcie litery T o łącznej mocy cieplnej palnika 27 kW. Palnik boczny jest włączany na 50 sekund, a górny palnik jest włączany na 70 sekund. Ogień może następnie swobodnie się rozwijać. Gazy dymne wytwarzane podczas badania są zbierane przez okap i układ wydechowy, skąd pobierane są próbki do analizy gazu. Szybkość uwalniania ciepła jest mierzona w sposób ciągły. Szczytowa szybkość wydzielania ciepła nie może przekraczać 200 kW, a całkowite wydzielanie ciepła w pierwszych 10 minutach testu nie może przekroczyć 15 MJ.

Metoda badania:

Metoda testowa opisana w § 1633.7 mierzy palność (charakterystykę reakcji na ogień) próbki materaca, wystawiając próbkę na określone płomieniowe źródło zapłonu i umożliwiając jej swobodne spalanie w dobrze wentylowanych, kontrolowanych warunkach środowiskowych. Płonącym źródłem zapłonu powinna być para palników propanu. Palniki te narzucają różne strumienie dla różnych czasów na górze i po bokach próbki. Podczas tej ekspozycji i po niej należy dokonać pomiarów zależnej od czasu szybkości uwalniania ciepła z próbki, określając ilościowo energię wytwarzaną przez pożar. Szybkość uwalniania ciepła musi być mierzona za pomocą kalorymetrii zużycia tlenu

Wymagania techniczne:

Szczytowa prędkość wydzielania ciepła nie może przekroczyć 200 kilowatów („kW”) w dowolnym momencie w ciągu 30 minutowego testu;

Całkowite wydzielanie ciepła nie powinno przekraczać 15 megadżuli („MJ”) przez pierwsze 10 minut testu.

Główne parametry:

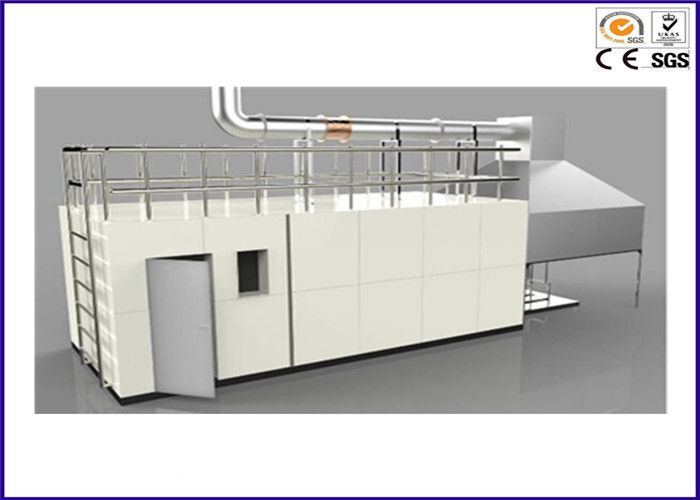

Maszyna testowa obejmuje pomieszczenie testowe, komorę kontrolną, kanał wylotowy, okap spalin, system zbierania danych itp.

1. Komora spalania (pomieszczenie testowe, samodzielne wykonanie przez klienta) i okap zbierający gaz: rozmiar 3048 * 3658 * 2438 mm (długość x szerokość x wysokość).

2. Krajowy analizator tlenu:

Wyjście: 4-20 mA, dwudrożny alarm przekaźnika

Zakres pomiaru: 0 ~ 25% VOL, dokładność: 0,5FS;

Zasilanie: 220VAC

Czas odpowiedzi: 3 sekundy

Dokładność: ± 1% F • S

3. Palniki w kształcie litery T:

1) Palnik z górną powierzchnią, głowica T palnika górnej powierzchni (palnik poziomy) powinna mieć długość 305 ± 2 mm z gazoszczelnymi zatyczkami na każdym końcu. Każda strona T powinna zawierać 17 otworów rozmieszczonych równomiernie na długości 135 mm (8,5 mm ± 0,1 mm od siebie). Otwory z każdej strony powinny zaczynać się 8,5 mm od linii środkowej głowicy palnika. Otwory należy wywiercić wiertłem # 56 i mieć średnicę od 1,17 mm do 1,22 mm. Otwory powinny być skierowane 5 ° w stosunku do płaszczyzny rysunku. Poszerza to szerokość profilu strumienia ciepła nałożonego na powierzchnię próbki testowej.

2) Boczny palnik powierzchniowy, Głowica T bocznego palnika powierzchniowego (palnik pionowy) powinna być skonstruowana podobnie do palnika górnej powierzchni, z wyjątkiem tego, że jego całkowita długość wynosi 254 ± 2 mm. Każda strona głowicy palnika powinna zawierać 14 otworów rozmieszczonych równomiernie na długości 110 mm (8,5 mm ± 0,1 mm od siebie). Otwory należy wywiercić wiertłem # 56 i mieć średnicę od 1,17 mm do 1,22 mm. Otwory powinny być skierowane 5 ° w stosunku do płaszczyzny rysunku.

4. Odstęp palnika, składający się z kołnierza zamocowanego śrubą ustalającą na rurze wlotowej głowicy palnika, powinien mieć pręt ze stali nierdzewnej o średnicy 3 mm i grubości 12,7 mm na 51 mm na (2–2,5 mm) (0,5 o 2 cale (0,08 –0,10) w grubości) podkładka ze stali nierdzewnej przyspawana na swoim końcu z twarzą (i długą osią) równoległą do głowicy T palnika.

5. System zasilania gazem:

Gaz spalinowy: propan 46,5 ± 0,5 MJ / kg

Dokładność przepływu gazu: ≤ 0,1 l / min (gdy przepływ wynosi 12,9 l / min) ≤ 0,05 L / min (gdy przepływ wynosi 6,6 l / min).

Szybkość: górny palnik 12,9 ± 0,1 l / min, boczny palnik 6,6 ± 0,05 l / min

6. Rejestrowany system gromadzenia danych może gromadzić stężenie tlenu, stężenie tlenku węgla, temperaturę, gęstość dymu, szybkość uwalniania ciepła, współczynnik utraty masy itp., Może być przechowywany.

7. Wentylator: 2,2 kW

8. Zasilanie: AC 380V 50HZ
